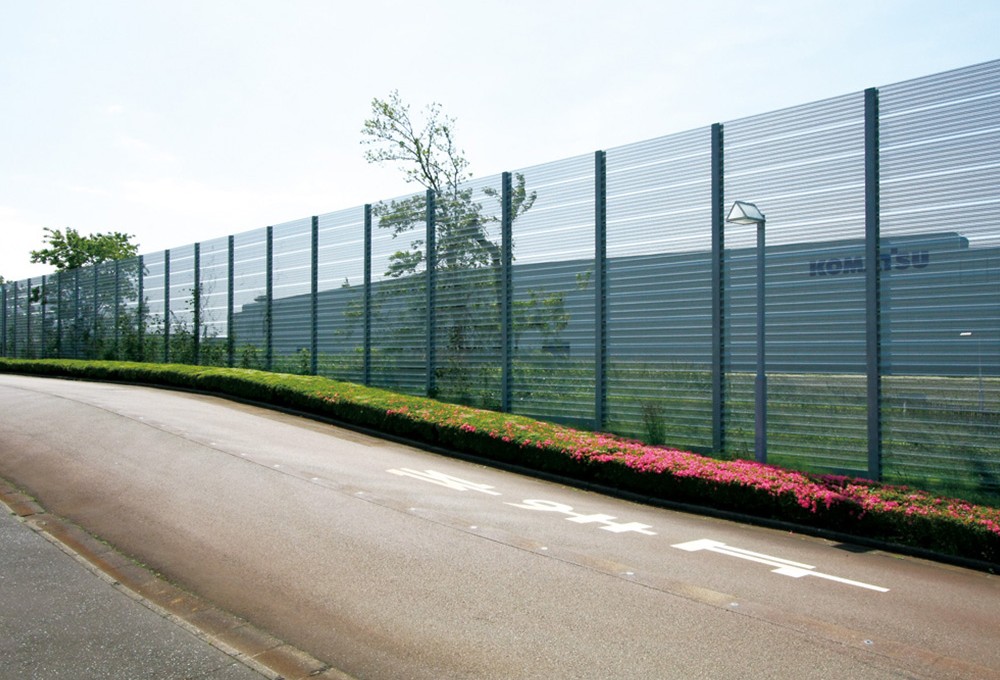

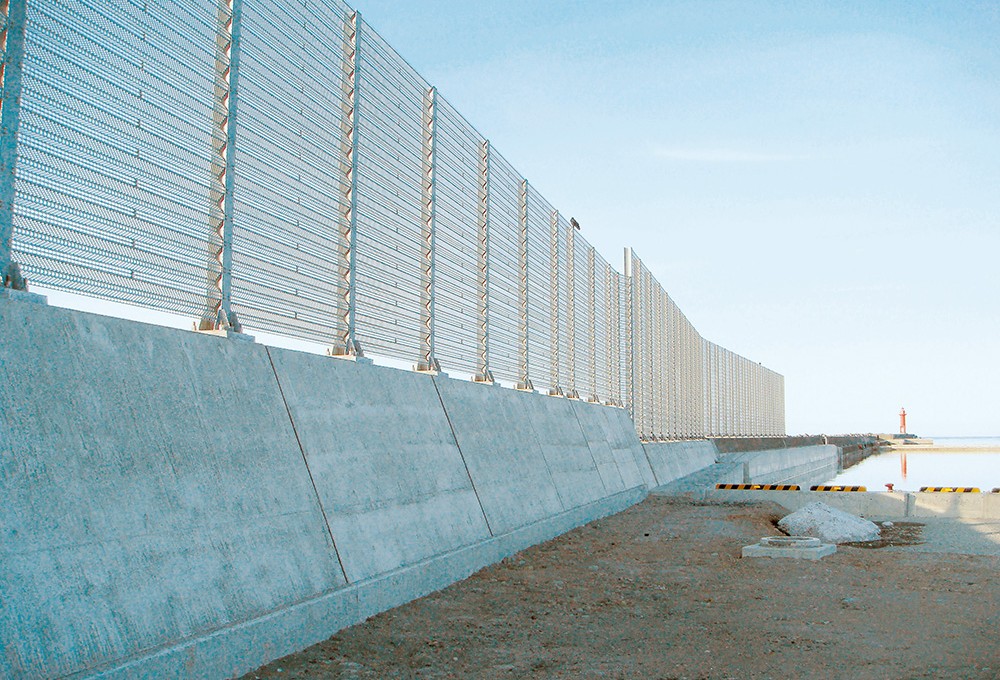

防風柵DPH
特長
有孔折板はその断面形状により、孔を通過した風が上下相互に干渉して、風向変更ならびに風を和らげる効果にすぐれています。
仕様
主柱間隔3mを標準としています。
| 部品 | 材質 | 表面処理 |
|---|---|---|
| 主柱 | JIS G 3101（一般構造用圧延鋼材）SS400 | JIS H 8641（溶融亜鉛めっきHDZ55） |
| パネル | パネルバリエーションを参照ください | |

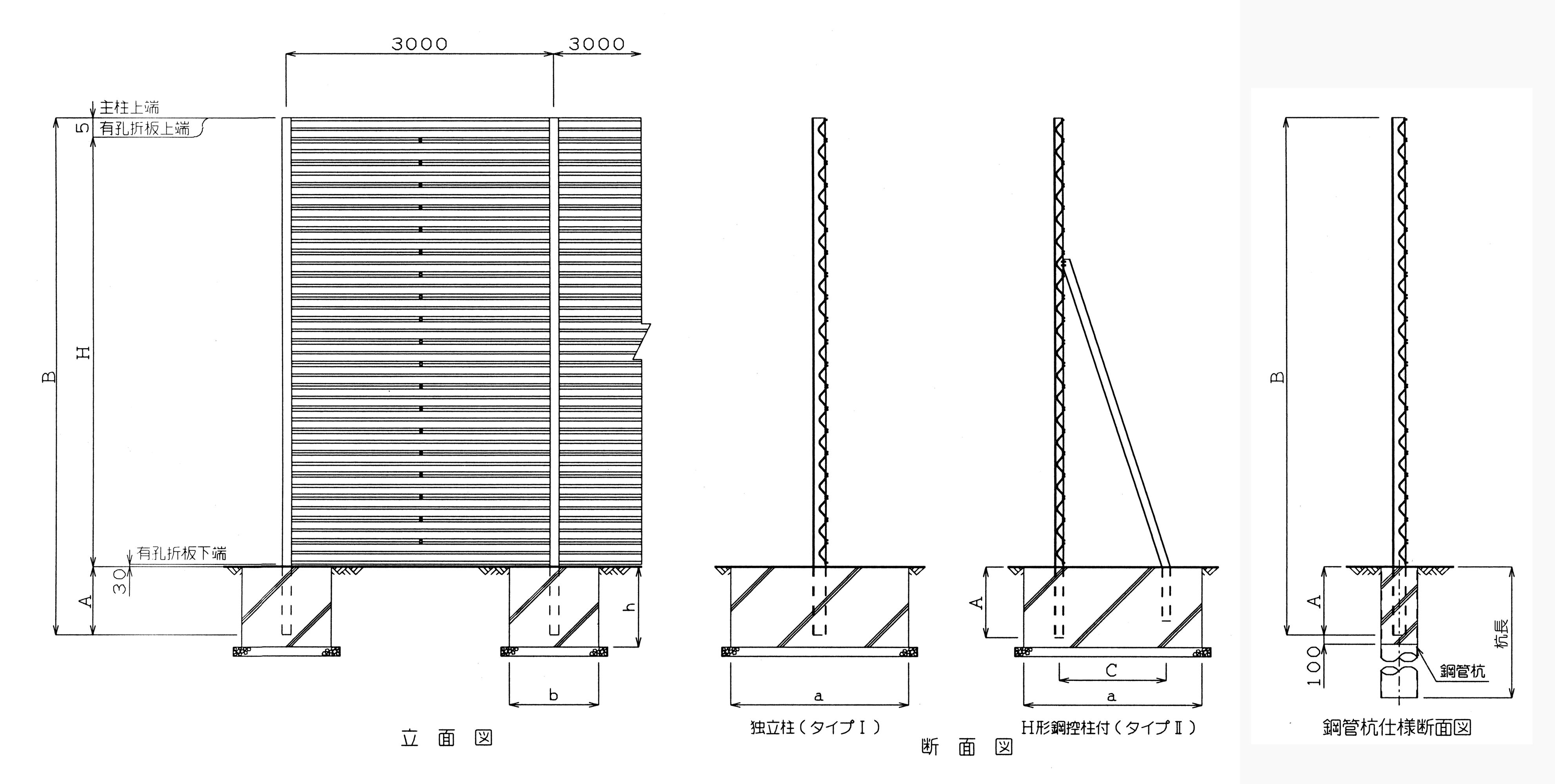

姿図
寸法表
有孔折板60＜ロールＨ＞
| 型式 | 張り 仕様 |
パネル 段数 |
柵高 | 主柱 埋込 |
主柱 全長 |
主柱規格寸法 | コンクリート基礎寸法 | 鋼管杭基礎寸法 | |
|---|---|---|---|---|---|---|---|---|---|
| Ｈ | Ａ | Ｂ | a×b×h(m) （独立） |
a×b×h(m) （連続） |
外径×厚さ ×杭長 |
||||
| DPH-150 | スカシ | 5 | 1400 | 345 | 1750 | H-100×100 ×6×8 |
0.9×0.6×0.6 | 0.4×3.0×0.5 | φ318.5×6.0×1500 |
| ツキツケ | 6 | 1530 | 365 | 1900 | 0.9×0.8×0.6 | ||||
| カサネ | 7 | 1600 | 395 | 2000 | |||||
| DPH-200 | スカシ | 7 | 1960 | 365 | 2330 | H-100×100 ×6×8 |
1.2×0.7×0.6 | 0.5×3.0×0.5 | φ318.5×6.0×1500 |
| ツキツケ | 8 | 2030 | 365 | 2400 | 1.2×0.8×0.6 | 0.6×3.0×0.5 | |||
| カサネ | 9 | 2040 | 405 | 2450 | |||||
| DPH-300 | スカシ | 11 | 3080 | 415 | 3500 | H-100×100 ×6×8 |
1.2×0.8×0.9 | 0.8×3.0×0.6 | φ318.5×6.0×2000 |
| ツキツケ | 12 | 3030 | 465 | 1.2×0.9×0.9 | |||||
| カサネ | 13 | 2920 | 575 | 0.6×3.0×0.7 | |||||
| DPH-400 | スカシ | 14 | 3920 | 575 | 4500 | H-125×125 ×6.5×9 |
1.6×0.8×0.9 | 0.8×3.0×0.8 | φ318.5×6.0×2000 |
| ツキツケ | 16 | 4030 | 665 | 4700 | 1.8×0.8×0.9 | φ318.5×6.0×2500 | |||
| カサネ | 18 | 4020 | 675 | ||||||
| DPH-500 | スカシ | 18 | 5040 | 755 | 5800 | H-150×150 ×7×10 |
2.0×0.9×0.9 | 0.9×3.0×0.9 | φ355.6×6.4×2500 |
| ツキツケ | 20 | 5030 | 765 | 2.0×1.0×0.9 | 1.0×3.0×0.9 | ||||
| カサネ | 22 | 4900 | 795 | 5700 | 0.9×3.0×0.9 | ||||
| DPH-600 | スカシ | 21 | 5880 | 815 | 6700 | H-150×150 ×7×10 |
2.2×1.0×0.9 | 1.1×3.0×0.9 | φ355.6×6.4×2500 |
| ツキツケ | 24 | 6030 | 915 | 6950 | H-175×175 ×7.5×11 |
2.2×1.0×1.0 | 1.1×3.0×1.0 | φ406.4×6.4×2500 | |
| カサネ | 27 | 6000 | 895 | 6900 | |||||
| DPH-700 | スカシ | 25 | 7000 | 845 | 7850 | H-175×175 ×7.5×11 |
2.2×1.2×1.0 | 1.3×3.0×1.0 | φ406.4×6.4×2500 |
| ツキツケ | 28 | 7030 | 915 | 7950 | 2.4×1.2×1.0 | 1.4×3.0×1.0 | φ406.4×6.4×3000 | ||
| カサネ | 32 | 7100 | 895 | 8000 | 1.2×3.0×1.1 | ||||
| DPH-800 | スカシ | 29 | 8120 | 925 | 9050 | H-200×200 ×8×12 |
2.4×1.2×1.2 | 1.2×3.0×1.2 | φ406.4×6.4×3000 |
| ツキツケ | 32 | 8030 | 965 | 9000 | 2.6×1.2×1.2 | 1.4×3.0×1.2 | |||
| カサネ | 36 | 7980 | 8950 | 2.6×1.2×1.1 | 1.2×3.0×1.3 | ||||
| DPH-900 | スカシ | 32 | 8960 | 1035 | 10000 | H-250×250 ×9×14 |
2.6×1.3×1.2 | 1.3×3.0×1.3 | φ508.0×6.4×3000 |
| ツキツケ | 36 | 9030 | 1065 | 10100 | 2.8×1.3×1.2 | 1.7×3.0×1.2 | |||
| カサネ | 41 | 9080 | 10150 | 2.8×1.3×1.3 | 1.4×3.0×1.4 | ||||
| DPH-1000 | スカシ | 36 | 10080 | 1115 | 11200 | H-250×250 ×9×14 |
2.8×1.4×1.3 | 1.5×3.0×1.4 | φ508.0×6.4×3000 |
| ツキツケ | 40 | 10030 | 1165 | 3.0×1.4×1.3 | 1.9×3.0×1.3 | φ508.0×6.4×3500 | |||
| カサネ | 45 | 9960 | 1185 | 11150 | 1.5×3.0×1.5 | φ508.0×6.4×3000 | |||
