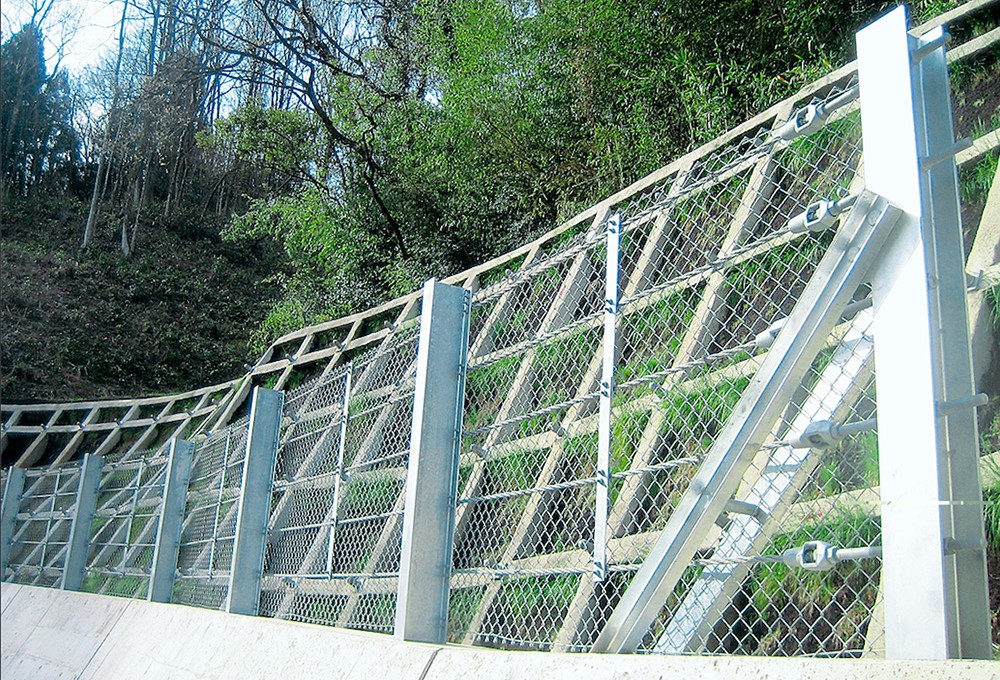

PRI型
特長
●合理的な構法
落石エネルギーをロープの伸び、金網のたわみ、および主張の塑性変形により吸収する合理的な構法です。
●落石のすり抜け防止機構
落石がワイヤーを押し広げてすり抜けるのを防ぐため、ワイヤー間隔が広がらないよう間隔保持材を用いています。
仕様
●主柱間隔3mを標準としています。
●設置延長60mを基準とし、主柱変形による吸収エネルギーを考慮しています。
●間隔保持金具により、落石のすり抜け防止と全てのワイヤーロープが有効に働くようにしています。

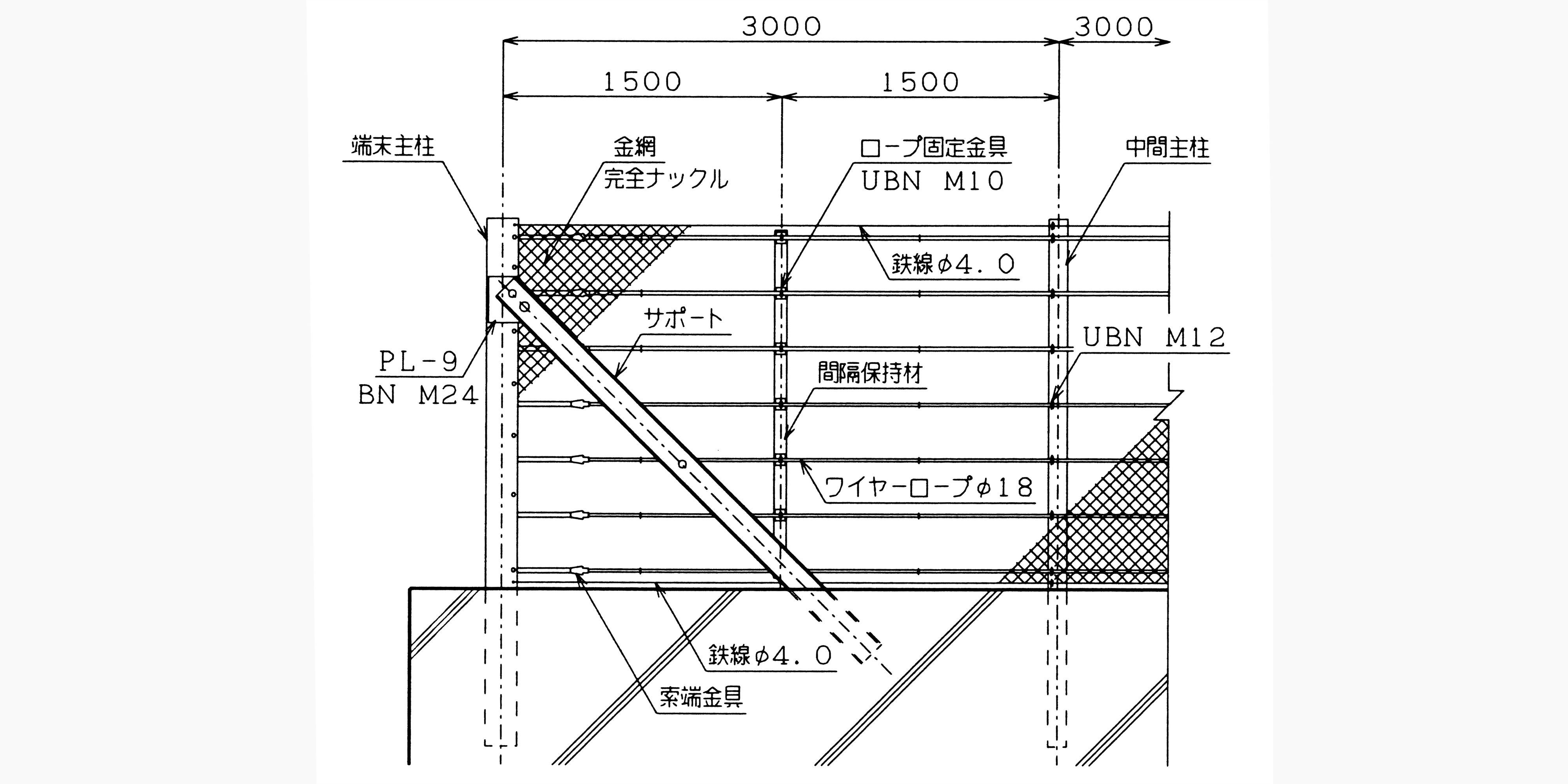

姿図
寸法表
| 型式 | 棚高(m) | ロープ 本数 |
中間主柱 | |||
|---|---|---|---|---|---|---|
| ワイヤーロープ及び金網 | 重量 (kg/m) |
主柱 | 重量 (kg) |
|||
| PRI-150ー5 | 1.50 | 5 |
ワイヤーロープ φ18（3×7G/O） 金網 ポリエチレン被覆：φ4.0(芯線φ3.2) または (着色塗装)亜鉛メッキ：φ3.2 |
10.1（9.6） | H-200×100×5.5×8 L=2,350 | 51 |
| PRI-200ー7 | 2.00 | 7 | 13.6（13.0） | H-200×100×5.5×8 L=2,850 | 62 | |
| PRI-250ー8 | 2.50 | 8 | 16.1（15.3） | H-200×100×5.5×8 L=3,350 | 74 | |
| PRI-300ー10 | 3.00 | 10 | 19.7（18.8） | H-200×100×5.5×8 L=3.850 | 85 | |
| PRI-350ー12 | 3.50 | 12 | 23.3（22.3） | H-200×100×5.5×8 L=4,350 | 96 | |
| PRI-400ー13 | 4.00 | 13 | 25.8（24.5） | H-200×200×8×12 L=5,000 | 253 | |
| PRI-450ー15 | 4.50 | 15 | 29.5（28.1） | H-200×200×8×12 L=5,500 | 278 | |
| PRI-500ー17 | 5.00 | 17 | 33.1（31.6） | H-200×200×8×12 L=6,000 | 304 | |
| PRI-550ー18 | 5.50 | 18 | 35.6（33.9） | H-200×200×8×12 L=6,500 | 329 | |
| PRI-600ー20 | 6.00 | 20 | 39.2（37.4） | H-200×200×8×12 L=7,000 | 355 | |
| 型式 | 端末主柱 | 間隔保持材 | ステーロープ | |||
|---|---|---|---|---|---|---|
| 主柱 | サポート | 長さ | 重量(kg) | |||
| PRI-150ー5 | H-150×150×7×10 L=2,350 |
2[-100×50×5×7.5 | 2,150 | 138 | 2PL-4.5×65×680 | ー |
| PRI-200ー7 | H-175×175×7.5×11 L=2,850 |
2[-150×75×6.5×10 |
2,800 | 216 | 2PL-4.5×65×980 | ー |
| PRI-250ー8 | □-150×150×6 L=3,350 |
3,010 | 296 | 2PL-4.5×65×680 PL-4,5×65×980 |
ー | |
| PRI-300ー10 | □-150×150×6 L=3,850 |
3,310 | 341 | 3PL-4.5×65×980 | ー | |
| PRI-350ー12 | □-150×150×6 L=4,350 |
3,900 | 736 | PL-4.5×65×680 3PL-4.5×65×980 |
φ18（3×7） | |
| PRI-400ー13 | □-200×200×6 L=5,000 |
サポート大 2[-150×75×6.5×10 サポート小 2[-100×50×5×7.5 |
4,100 2,200 |
459 | 4PL-4.5×65×980 | φ18（3×7） |
| PRI-450ー15 | □-200×200×6 L=5,500 |
4,700 2,300 |
505 | PL-4.5×65×680 4PL-4.5×65×980 |
φ18（3×7） | |
| PRI-500ー17 | □-200×200×6 L=6,000 |
4,900 2,600 |
542 | 2PL-4.5×65×680 4PL-4.5×65×980 |
φ18（3×7） | |
| PRI-550ー18 | □-200×200×6 L=6,500 |
5,000 2,400 |
578 | PL-4.5×65×680 5PL-4.5×65×980 |
φ18（3×7） | |
| PRI-600ー20 | □-200×200×6 L=7,000 |
6,100 3,100 |
649 | 2PL-4.5×65×680 5PL-4.5×65×980 |
φ18（3×7） | |
