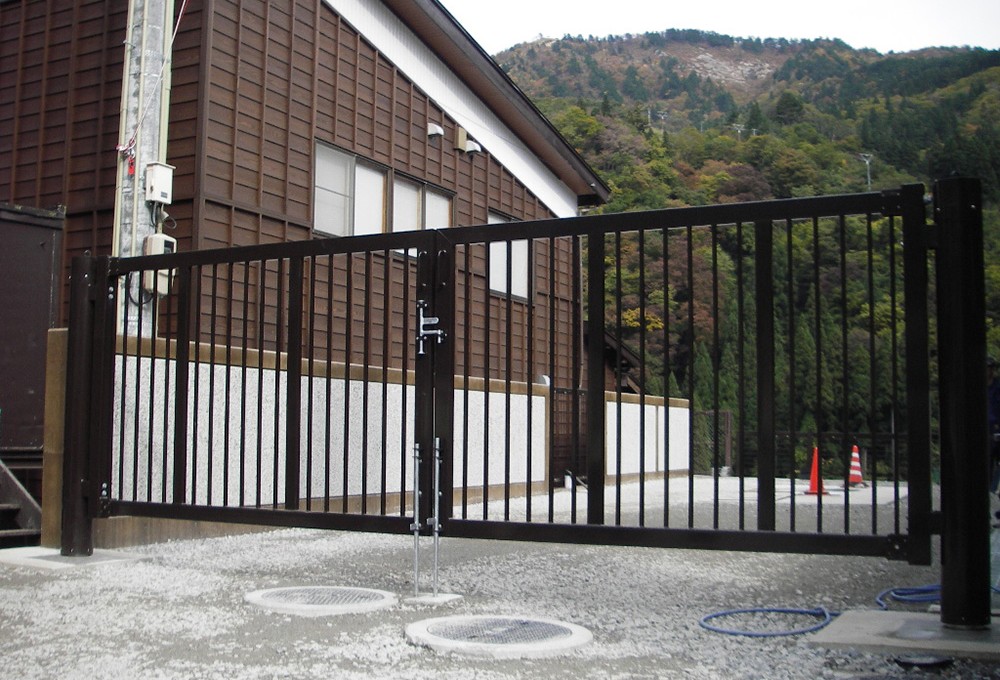

RLG-S・W型 門柱回転式門扉
特長
●独自構造の採用による軽やかな開閉作業
●しなり調整を内臓型にしたためすっきりした外観です
●万が一の現場での調整機能も付属工具で対応！
●扉は360°回転可能です。回転角度にも対応できます
仕様

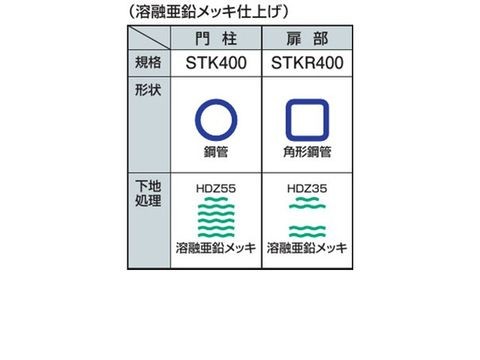

●表面処理：溶融亜鉛メッキ
●カラー ：標準色19色

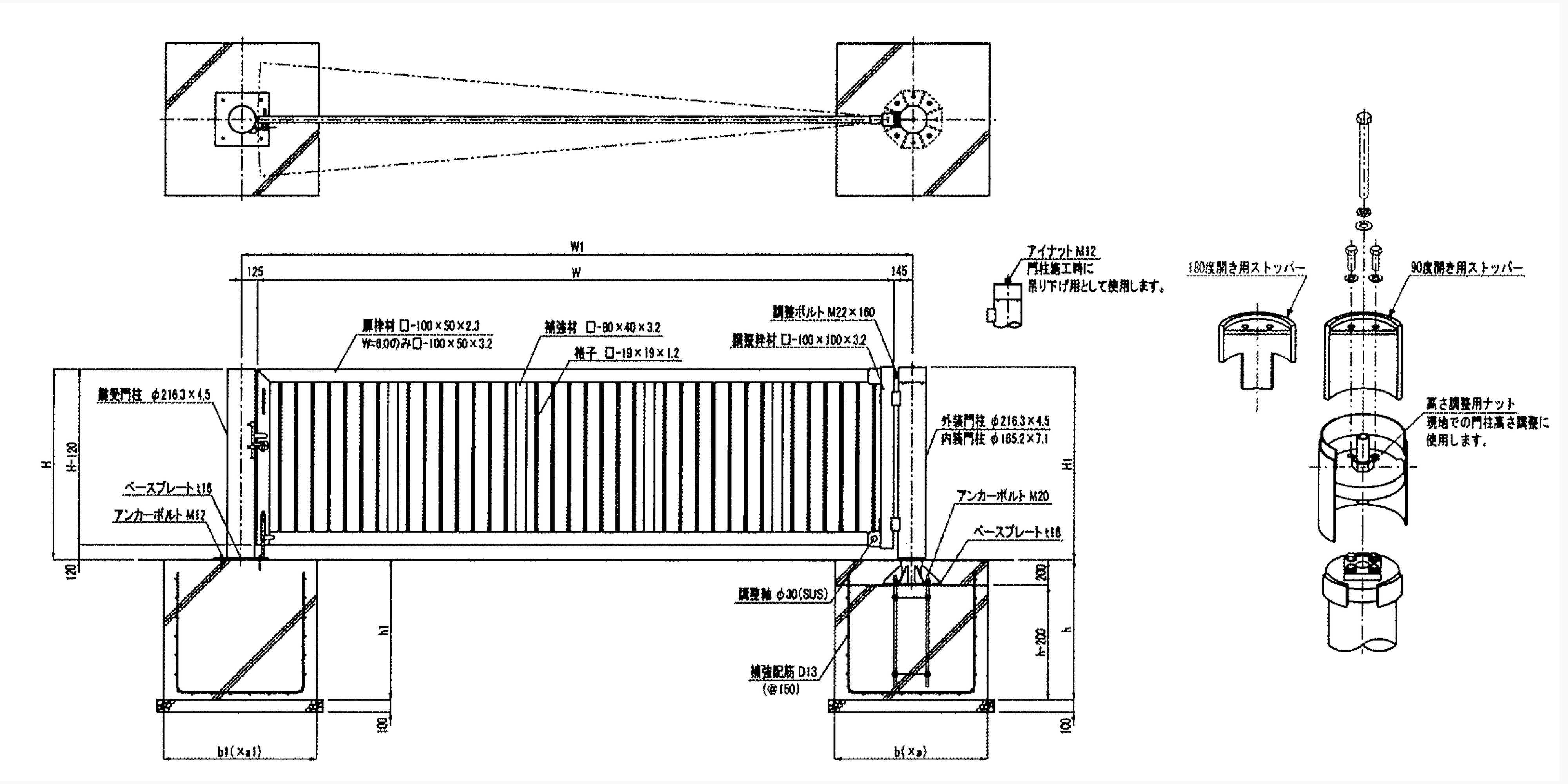

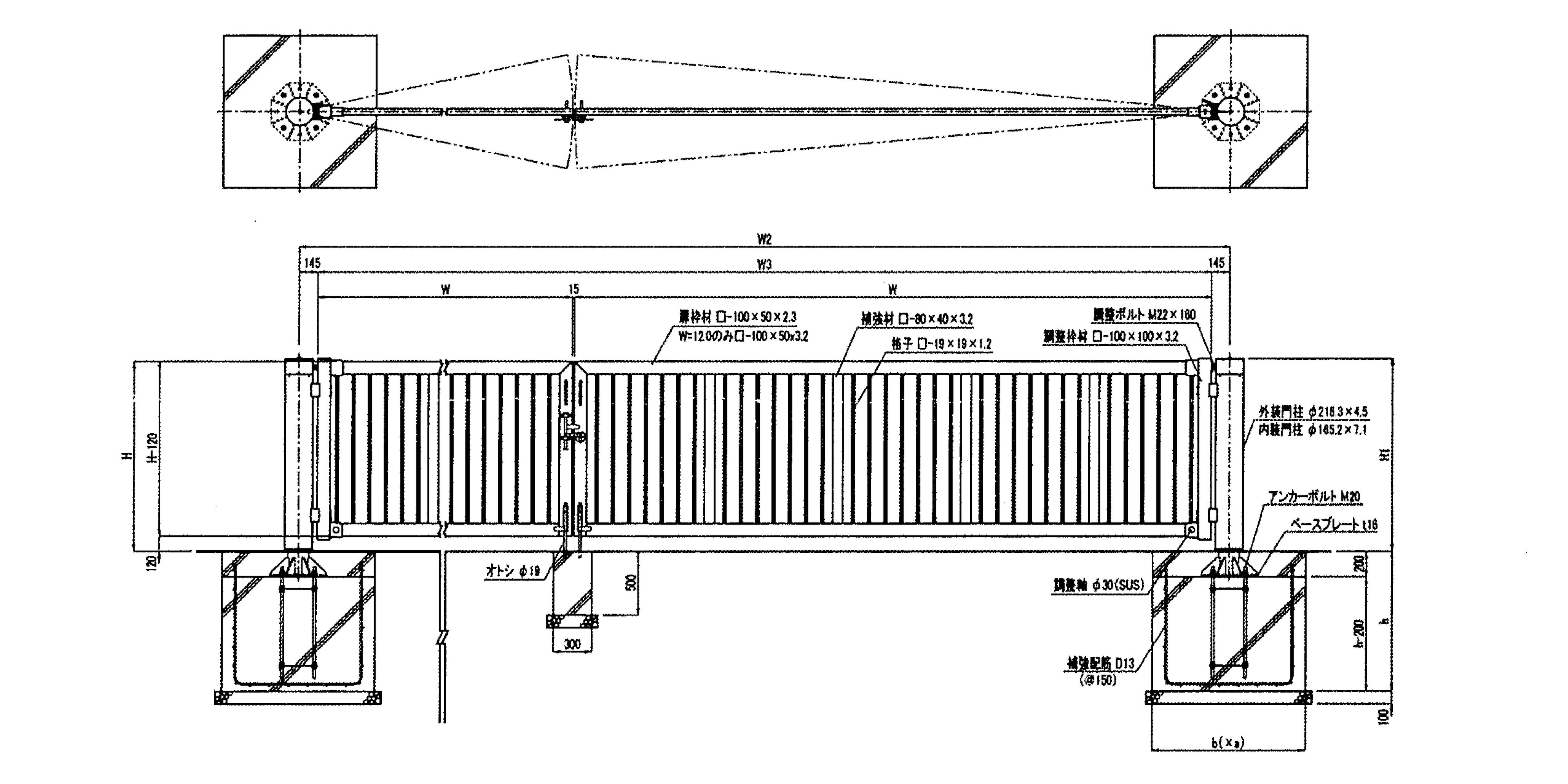

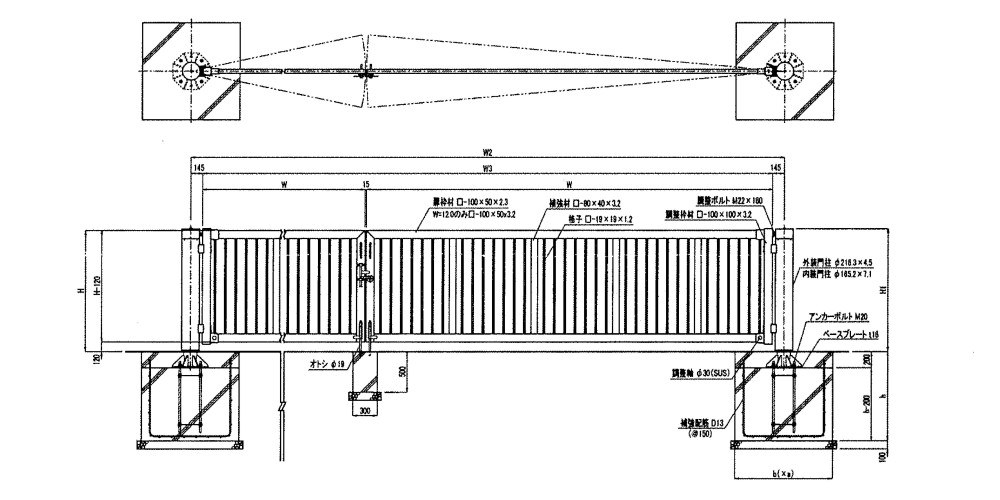

姿図
寸法表
| 型式 | 高さ （H/H1） |
門扉枠幅 （W） |
片開き 門柱間隔 （W1） |
両開き 門柱間隔 （W2） |
両開き 開口幅 （W3） |
吊元門柱基礎サイズ （a×b×h） |
鍵受門柱基礎サイズ （a1×b1×h1） |
|---|---|---|---|---|---|---|---|
| RLGS20-12 RLGW40-12 |
1200/1220 | 2000 | 2270 | 4305 | 4015 | 1000×1000×1100 | 1000×1000×1100 |
| RLGS20-15 RLGW40-15 |
1500/1520 | 2000 | 2270 | 4305 | 4015 | 1000×1000×1100 | 1000×1000×1100 |
| RLGS20-18 RLGW40-18 |
1800/1820 | 2000 | 2270 | 4305 | 4015 | 1000×1000×1100 | 1000×1000×1100 |
| RLGS30-12 RLGW60-12 |
1200/1220 | 3000 | 3270 | 6305 | 6015 | 1000×1000×1100 | 1000×1000×1100 |
| RLGS30-15 RLGW60-15 |
1500/1520 | 3000 | 3270 | 6305 | 6015 | 1000×1000×1100 | 1000×1000×1100 |
| RLGS30-18 RLGW60-18 |
1800/1820 | 3000 | 3270 | 6305 | 6015 | 1000×1000×1100 | 1000×1000×1100 |
| RLGS40-12 RLGW80-12 |
1200/1220 | 4000 | 4270 | 8305 | 8015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS40-15 RLGW80-15 |
1500/1520 | 4000 | 4270 | 8305 | 8015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS40-18 RLGW80-18 |
1800/1820 | 4000 | 4270 | 8305 | 8015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS50-12 RLGW100-12 |
1200/1220 | 5000 | 5270 | 10305 | 10015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS50-15 RLGW100-15 |
1500/1520 | 5000 | 5270 | 10305 | 10015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS50-18 RLGW100-18 |
1800/1820 | 5000 | 5270 | 10305 | 10015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS60-12 RLGW120-12 |
1200/1220 | 6000 | 6270 | 12305 | 12015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS60-15 RLGW120-15 |
1500/1520 | 6000 | 6270 | 12305 | 12015 | 1200×1200×1100 | 1200×1200×1100 |
| RLGS60-18 RLGW120-18 |
1800/1820 | 6000 | 6270 | 12305 | 12015 | 1200×1200×1100 | 1200×1200×1100 |
