AV型 アバンス
特長
●柱は丸パイプで胴縁はフォーミング材を使用したスマートなデザイン
●金網はカールナックル加工品を使用しフォーミング胴縁にはめ込む為、表裏の区別がなく外れない構造
●門扉はAVGシリーズを参照

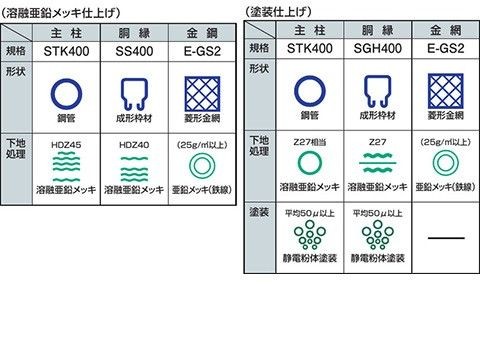

仕様
●表面処理：溶融亜鉛メッキ
●カラー ：標準色19色
●金網 ：ポリエチレン被覆(E-GS2)
φ3.2×50mm
●主柱間隔：2.0m

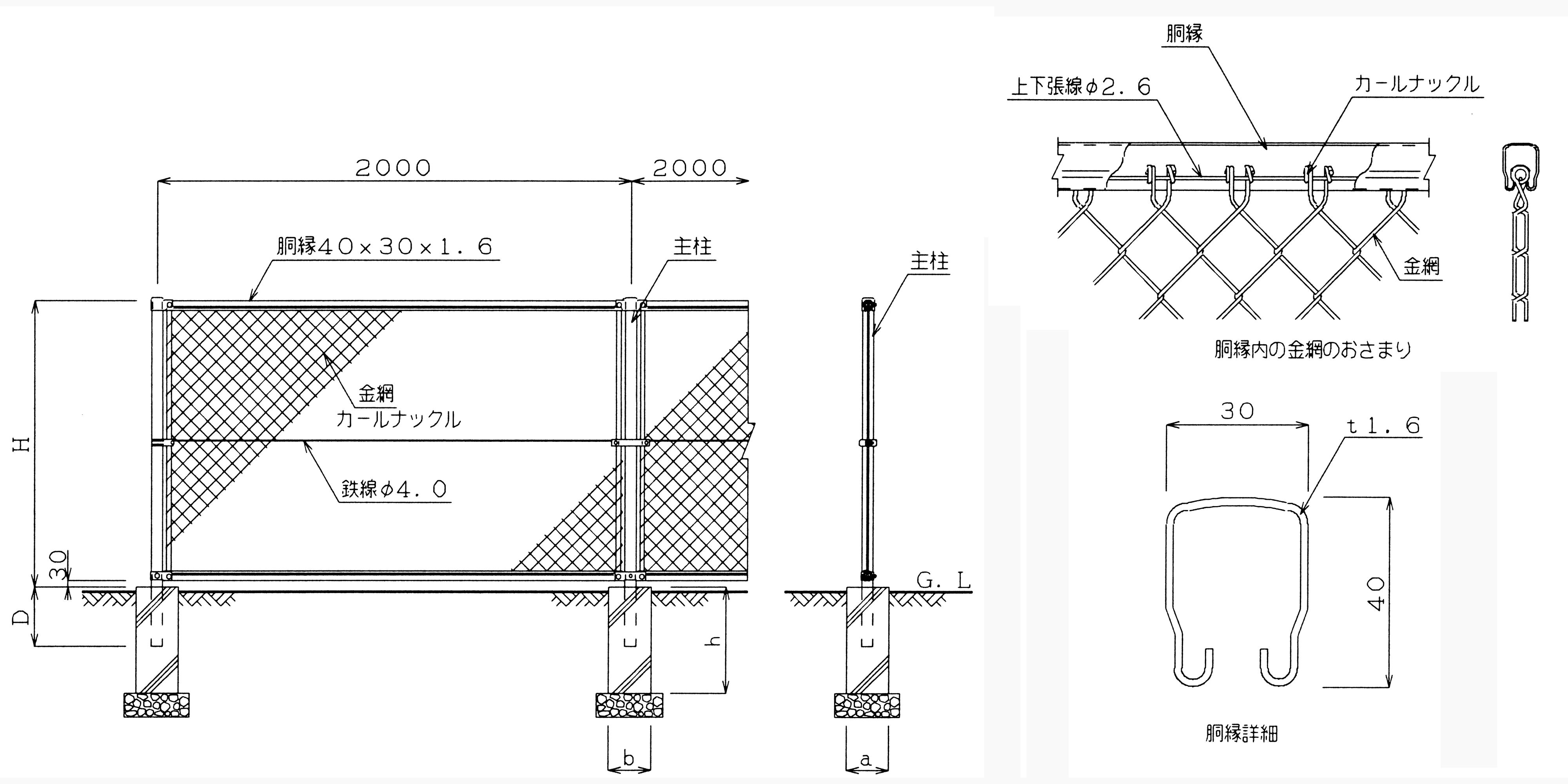

姿図
寸法表
| 型式 | 高さ（H） | 門柱 | 基礎寸法（a×b×h） | 鉄線段数 （張線） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | 網目φ3.2×50 | ||||
| AV | 100 | 1000 | φ48.6×2.3L＝1250 | 250 | 180×180×450 | 1段 |
| 120 | 1200 | φ48.6×2.3L＝1450 | 250 | 180×180×450 | 1段 | |
| 150 | 1500 | φ48.6×2.3L＝1800 | 300 | 180×180×450 | 2段 | |
| 180 | 1800 | φ60.5×2.3L＝2100 | 300 | 200×200×450 | 2段 | |
| 200 | 2000 | φ60.5×2.3L＝2300 | 300 | 250×250×450 | 2段 | |
| 300 | 3000 | φ60.5×3.2L＝3400 | 400 | 300×300×600 | 4段 | |
