GPB・GPC型 ガードフェンス
特長
●主柱、胴縁、格子とも丸パイプで構成した強靭かつセーフティーなタイプ
●表裏感がなく組立も非常に簡単
●GPB1/GPC1には絵柄パンチパネルも取付可能 (デザインフェンスを参照)
●積雪地タイプも用意

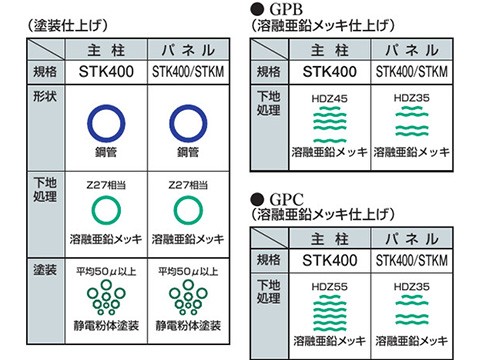

仕様
●カラー：景観ガイドライン対応色
溶融亜鉛メッキ
●主柱間隔：3.0m

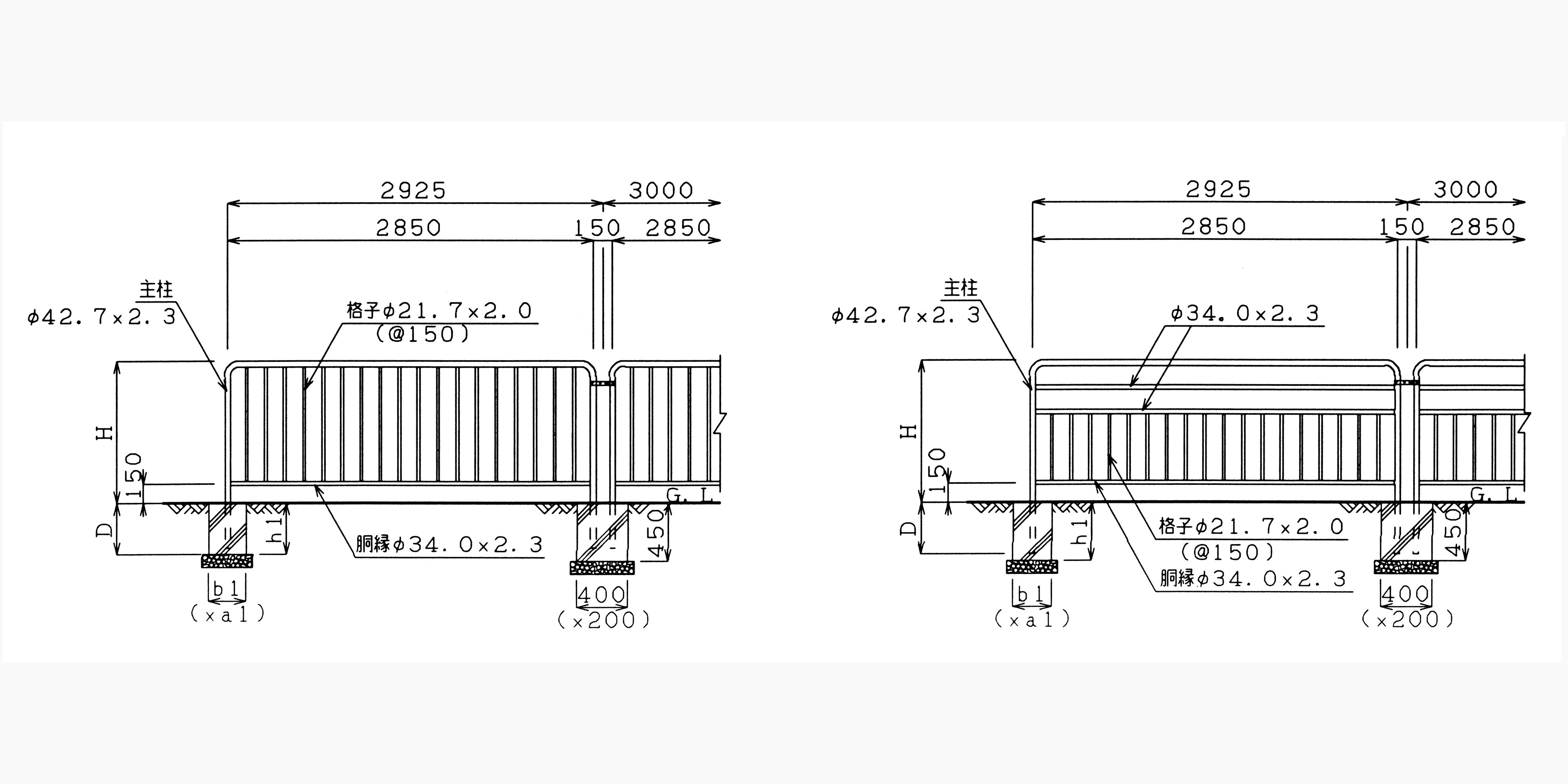

姿図
寸法表
| 型式 | 高さ（H） | 主柱 | 中間基礎寸法 | 端末基礎寸法 | |||
|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | ||||||
| GPB | 80 | C | 800 | φ42.7×2.3 | 400 | 200×400×450 | 300×300×400 |
| W | 800 | φ42.7×2.3 | 200 | 連続基礎 | 連続基礎 | ||
| 110 | C | 1100 | φ42.7×2.3 | 450 | 200×400×450 | 300×300×450 | |
| W | 1100 | φ42.7×2.3 | 200 | 連続基礎 | 連続基礎 | ||
| 型式 | 高さ（H） | 主柱 | 基礎寸法 （a×b×h） |
|||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | |||||
| GPC | 80 | C | 800 | φ60.5×3.2 L=1130 | 400 | 300×300×400 |
| W | 800 | φ60.5×3.2 L=930 | 200 | 連続基礎 | ||
| 110 | C | 1100 | φ60.5×3.2 L=1480 | 450 | 300×300×450 | |
| W | 1100 | φ60.5×3.2 L=1230 | 200 | 連続基礎 | ||
