EC1型 メッシュタイプ(エクセラン)
特長
●溶接金網を使用したエレガントなデザイン

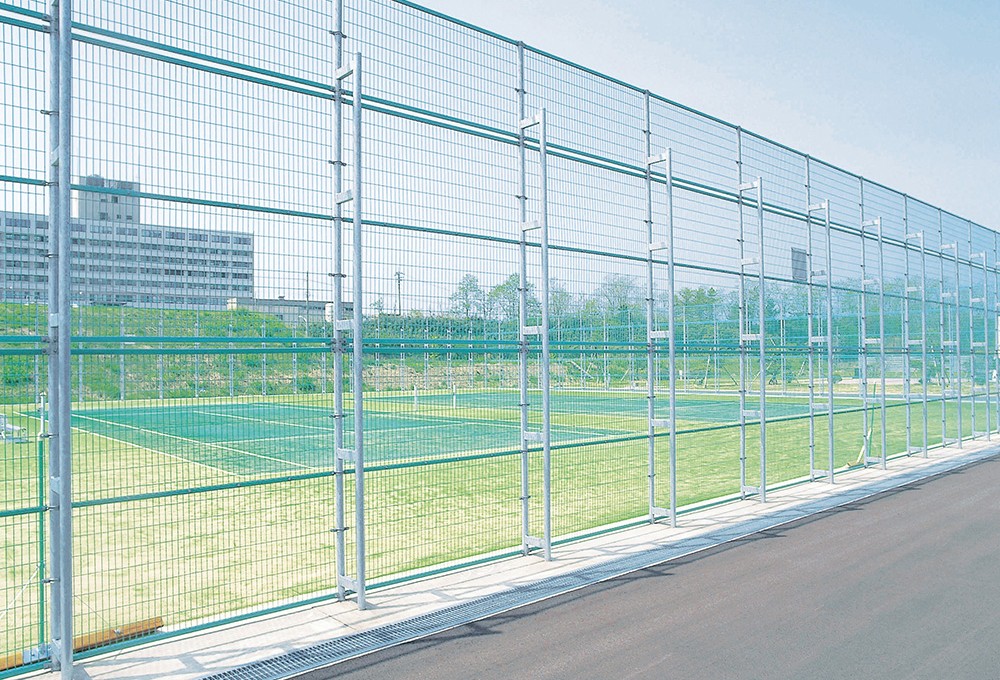

●スマートで強く、スポーツ施設に最適

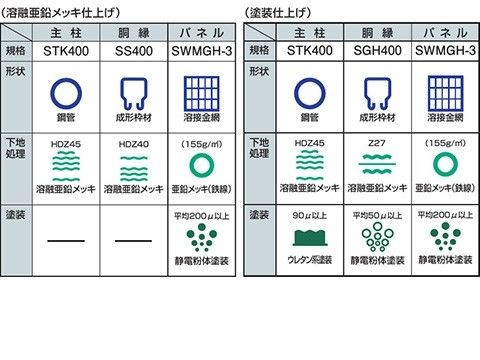

仕様
●表面処理：溶融亜鉛メッキ
●カラー ：標準色19色
●メッシュサイズ：
縦φ4.5×50、横φ5.0×125
●主柱間隔：2.0m

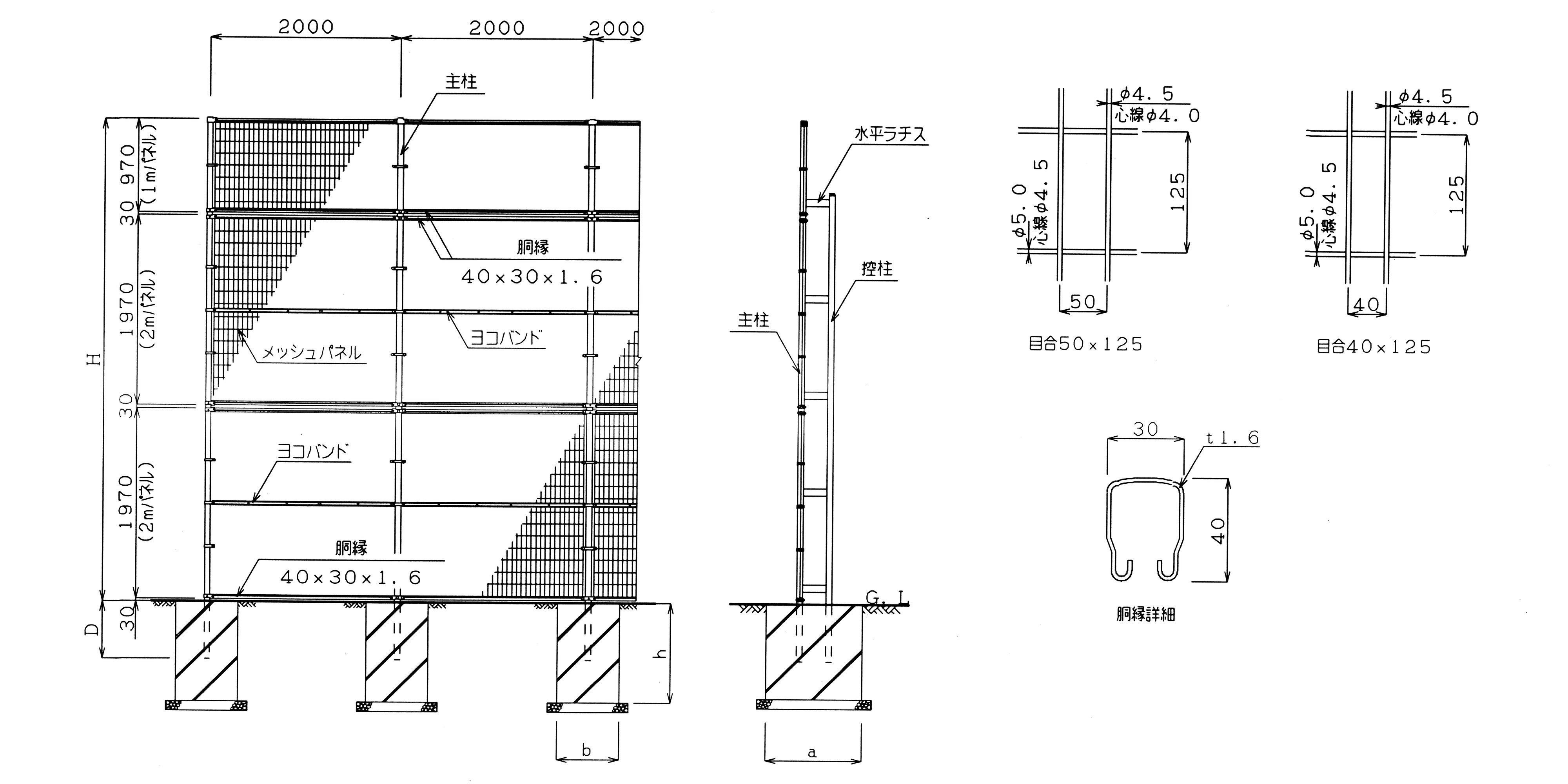

姿図
寸法表
| 型式 | 高さ （H） |
主柱 | 控柱 | 基礎寸法 （a×b×h） |
パネル 段数 |
||||
|---|---|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込 （D） |
形状寸法 | 埋込 （D） |
主・控柱 間隔 |
目合50×125 | ||||
| EC1 | 400 | 4000 | φ60.5×2.3 L=4600 |
600 | φ60.5×2.3 L=3850 |
600 | 300 | 900×400×900 | 2段 |
| 500 | 5000 | φ60.5×2.3 L=5600 |
600 | φ60.5×2.3 L=4850 |
600 | 300 | 1000×500×900 | 3段 | |
| 600 | 6000 | φ60.5×2.3 L=6600 |
600 | φ60.5×2.3 L=5850 |
600 | 300 | 1200×600×900 | 3段 | |
| 700 | 7000 | φ60.5×2.3 L=7600 |
600 | φ60.5×2.3 L=6850 |
600 | 450 | 1500×700×900 | 4段 | |
| 800 | 8000 | φ60.5×2.3 L=8650 |
650 | φ60.5×2.3 L=7900 |
650 | 450 | 1600×800×900 | 4段 | |
| 900 | 9000 | φ60.5×2.3 L=9800 |
800 | φ60.5×2.3 L=9050 |
800 | 450 | 1700×900×1000 | 5段 | |
| 1000 | 10000 | φ60.5×2.3 L=10900 |
900 | φ60.5×2.3 L=10150 |
900 | 600 | 1800×1000×1000 | 5段 | |
