PBH・PBHW型ネットフロントタイプ(Ｈ鋼主柱)

特長

●主柱にH鋼を使用した安定感のあるフェンス
●バックネット用に忍付タイプ(PBHWシリーズ)も用意

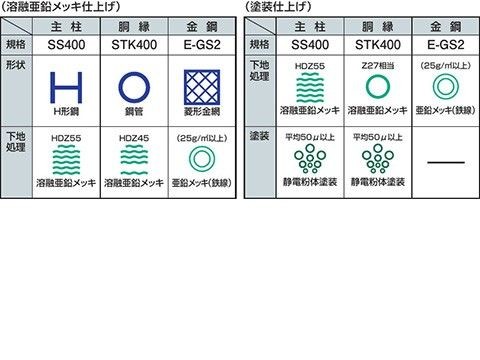

仕様

●表面処理：溶融亜鉛メッキ
●カラー　：標準色19色
●金網：　　ポリエリレン被覆（E-GS2）
　　　　　　φ3.2×50mm
●主柱間隔：3.0m

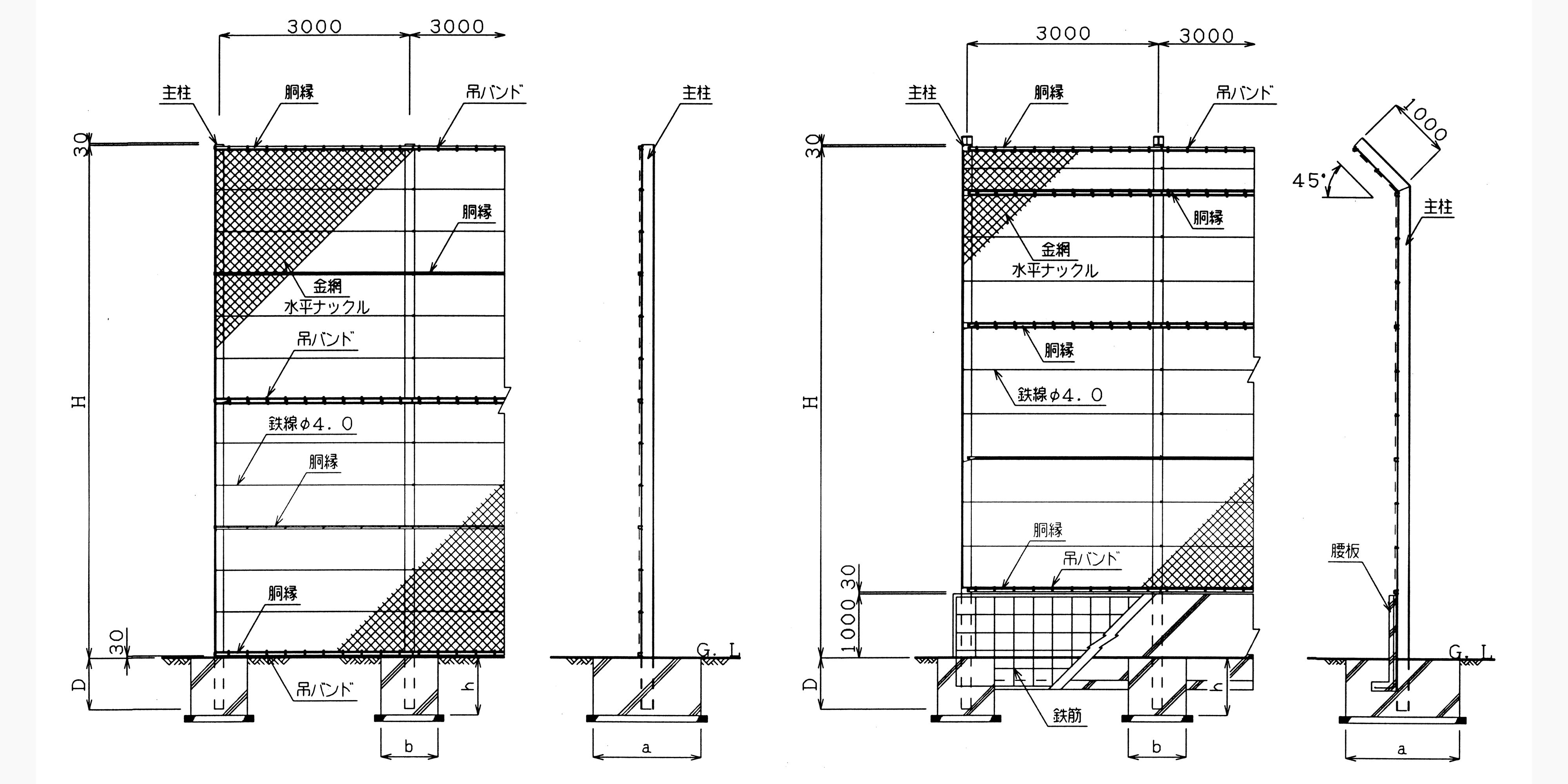

姿図

寸法表

型式		高さ（H）	主柱		基礎寸法（a×b×h）
型式		高さ（H）	形状寸法	埋込（D）	網目φ3.2×50
PBH	500	5000	H-148×100×6×9 L=5530	500	1200×500×900
	600	6000	H-148×100×6×9 L=6630	600	1400×700×900
	700	7000	H-148×100×6×9 L=7730	700	1500×900×900
	800	8000	H-194×150×6×9 L=8830	800	1800×800×1000
	900	9000	H-194×150×6×9 L=9930	900	1800×900×1200
	1000	10000	H-194×150×6×9 L=10930	900	1800×1200×1200

型式		高さ（H）	主柱		基礎寸法（a×b×h）
型式		高さ（H）	形状寸法	埋込（D）	網目φ3.2×50
PBHW	500	5000	H-148×100×6×9 L=直 5222+忍1000	500	1200×600×900
	600	6000	H-148×100×6×9 L=直 6222+忍1000	600	1400×700×900
	700	7000	H-148×100×6×9 L=直 7217+忍1000	700	1500×900×900
	800	8000	H-194×150×6×9 L=直 8217+忍1000	800	1800×800×1000
	900	9000	H-194×150×6×9 L=直 9323+忍1000	900	1800×900×1200
	1000	10000	H-194×150×6×9 L=直 10323+忍1000	900	1800×1200×1200
