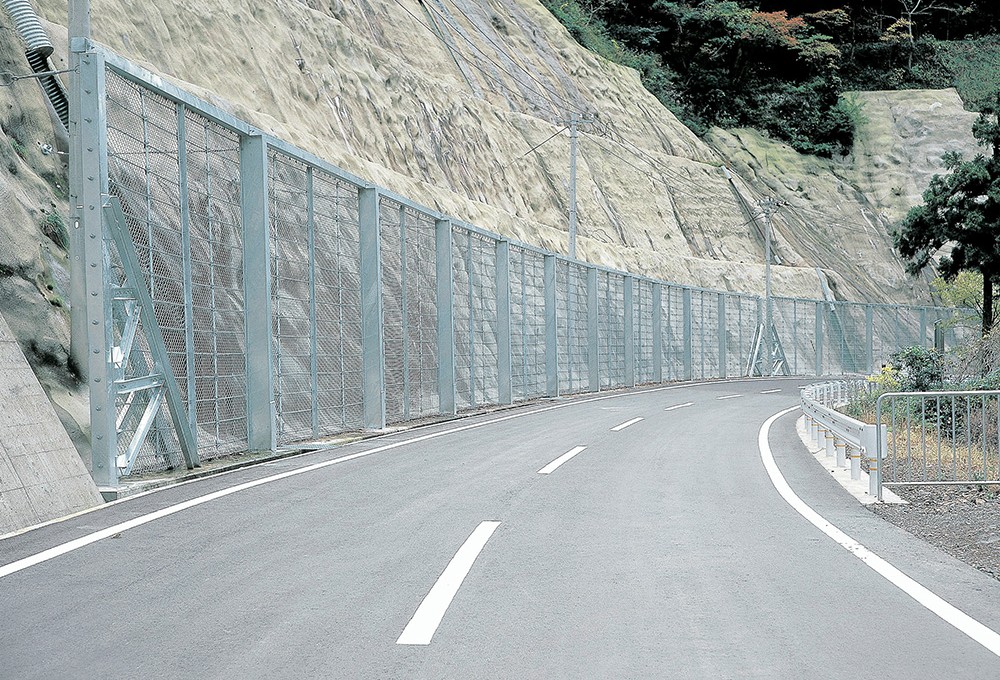

PRG型
特長
●強化安全設計
主柱を強化し、主柱間隔を広げることで、大きな落石エネルギーを金網とワイヤーロープで吸収する構造です。
●落石のすり抜け防止機構
落石がワイヤーを押し広げてすり抜けるのを防ぐため、ワイヤー間隔が広がらないよう間隔保持材を用いています。
仕様
●主柱間隔6mを標準とし、落石の主柱直撃の確率をへらしています。
●設置延長30mを基準とし、これ以内であれば主柱は変形しません。
●基礎に固定しない補助中間主柱を設け、改良型と同様,間隔保持材により落石のすり抜け防止と全てのワイヤーロープが有効に働くようにしています。
●可能吸収エネルギーが標準型・改良型より大きくなっています。(PRG-150〜350)
●耐雪タイプを設計することも可能です。

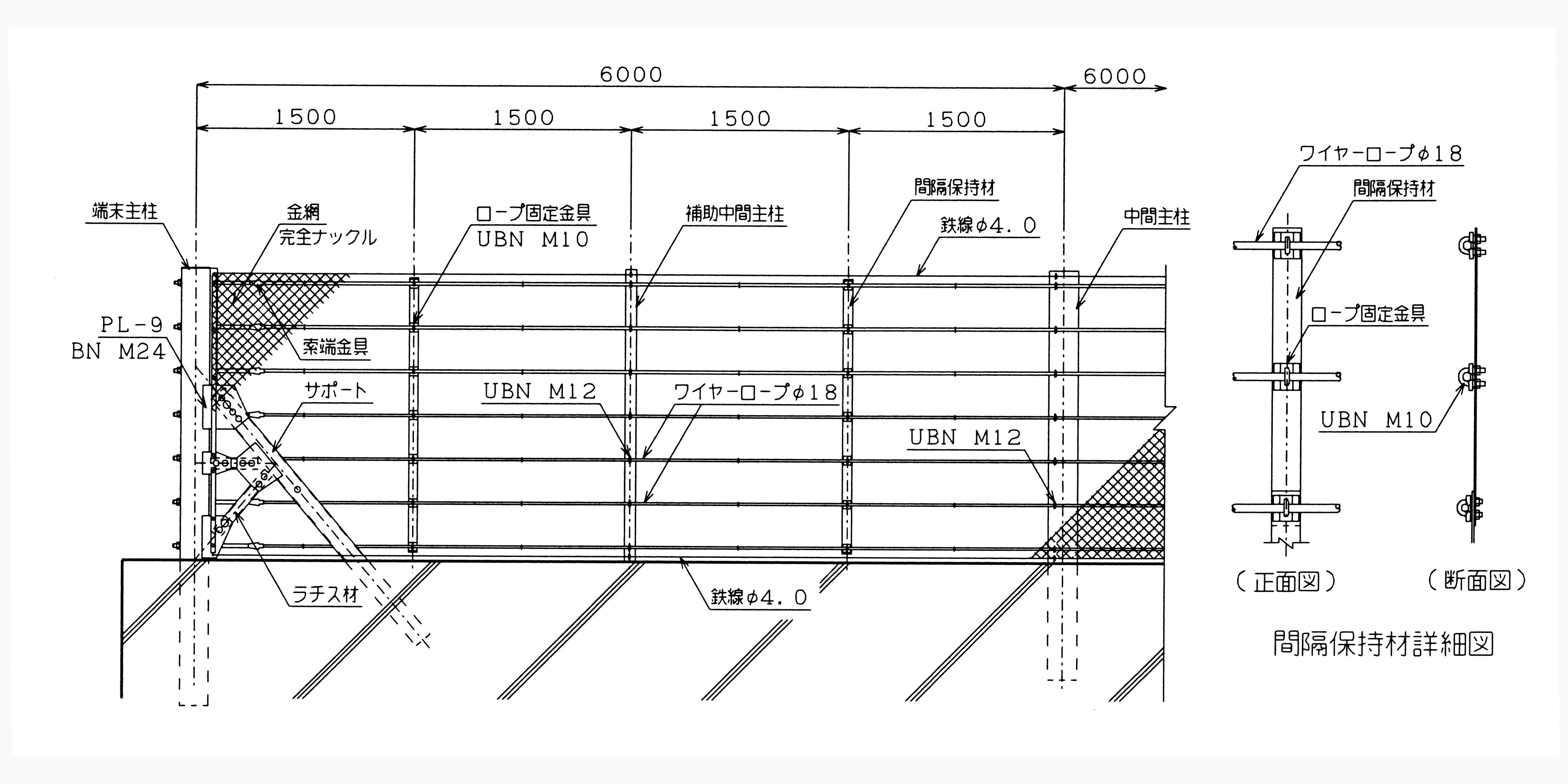

姿図
寸法表
| 型式 | 棚高（m） | ロープ本数 | 中間主柱 | |||
|---|---|---|---|---|---|---|
| ワイヤーロープ及び金網 | 重量（kg） | 主柱 | 重量（kg） | |||
| PRG-150ー5 | 1.50 | 5 | ワイヤーロープ φ18（3×7G/0） 金網 亜鉛メッキ または 着色塗装亜鉛メッキ φ4.0×50×50 |
11.7 | H-175×175×7.5×11 L=2,350 | 95 |
| PRG-200ー7 | 2.00 | 7 | 15.9 | H-200×200×8×12 L=3,000 | 150 | |
| PRG-250ー8 | 2.50 | 8 | 19.0 | H-200×200×8×12 L=3,500 ※（2-PL4.5×150×550） |
181 | |
| PRG-300ー10 | 3.00 | 10 | 23.2 | H-350×175×7×11 L=4,200 | 208 | |
| PRG-350ー12 | 3.50 | 12 | 27.4 | H-350×175×7×11 L=4,700 | 233 | |
| PRG-400ー13 | 4.00 | 13 | 30.5 | H-350×175×7×11 L=5,200 ※（2-PL4.5×150×850） |
266 | |
| PRG-450ー15 | 4.50 | 15 | 34.7 | H-350×175×7×11 L=5,700 ※（2-PL4.5×150×900） |
292 | |
| PRG-500ー17 | 5.00 | 17 | 38.9 | H-350×175×7×11 L=6,200 ※（2-PL9×150×1600） |
341 | |
| PRG-550ー18 | 5.50 | 18 | 42.0 | H-350×175×7×11 L=6,700 ※（2-PL9×150×1750） |
368 | |
| PRG-600ー20 | 6.00 | 20 | 46.2 | H-350×175×7×11 L=7,200 ※（2-PL9×150×1850） |
395 | |
| 型式 | 端末主柱 | 間隔保持材 | 補助中間主柱 | |||
|---|---|---|---|---|---|---|
| 主柱 | サポート | 長さ | 重量（kg） | |||
| PRG-150ー5 | □-175×175×6 L=2,350 | 2[-100×50×5×7.5 | 1,950 | 132 | 2PL-4.5×65×680 | L-75×75×9 L=1,500 |
| PRG-200ー7 | □-200×200×6 L=3,000 | 2[-125×65×6 | 2,200 | 226 | 2PL-4.5×65×980 | L-75×75×9 L=2,000 |
| PRG-250ー8 | □-200×200×6 L=3,500 | 2,600 | 261 | 2PL-4.5×65×680 PL-4.5×65×980 |
L-75×75×9 L=2,500 | |
| PRG-300ー10 | □-200×200×6 L=4,200 | 2[-150×75×6.5 | 3,300 | 362 | 3PL-4.5×65×980 | L-75×75×9 L=3,000 |
| PRG-350ー12 | □-200×200×6 L=4,700 | 3,700 | 403 | PL-4.5×65×680 3PL-4.5×65×980 |
L-75×75×9 L=3,500 | |
| PRG-400ー13 | □-200×200×6 L=5,200 | 2[-200×80×7.5 | 3,900 | 562 | 4PL-4.5×65×980 | L-75×75×9 L=4,000 |
| PRG-450ー15 | □-200×200×6 L=5,700 | 4,350 | 624 | PL-4.5×65×680 4PL-4.5×65×980 |
L-75×75×9 L=4,500 | |
| PRG-500ー17 | □-250×250×6 L=6,200 | 2[-200×90×8 | 4,750 | 847 | 2PL-4.5×65×680 4PL-4.5×65×980 |
L-75×75×9 L=5,000 |
| PRG-550ー18 | □-250×250×6 L=6,700 | 5,150 | 915 | PL-4.5×65×680 5PL-4.5×65×980 |
L-75×75×9 L=5,500 | |
| PRG-600ー20 | □-250×250×6 L=7,200 | 5,550 | 984 | 2PL-4.5×65×680 5PL-4.5×65×980 |
L-75×75×9 L=6,000 | |
