EC型 エクセラン
特長
●溶接金網(メッシュ)は上下胴縁への差込式で、ダレや変形を防止

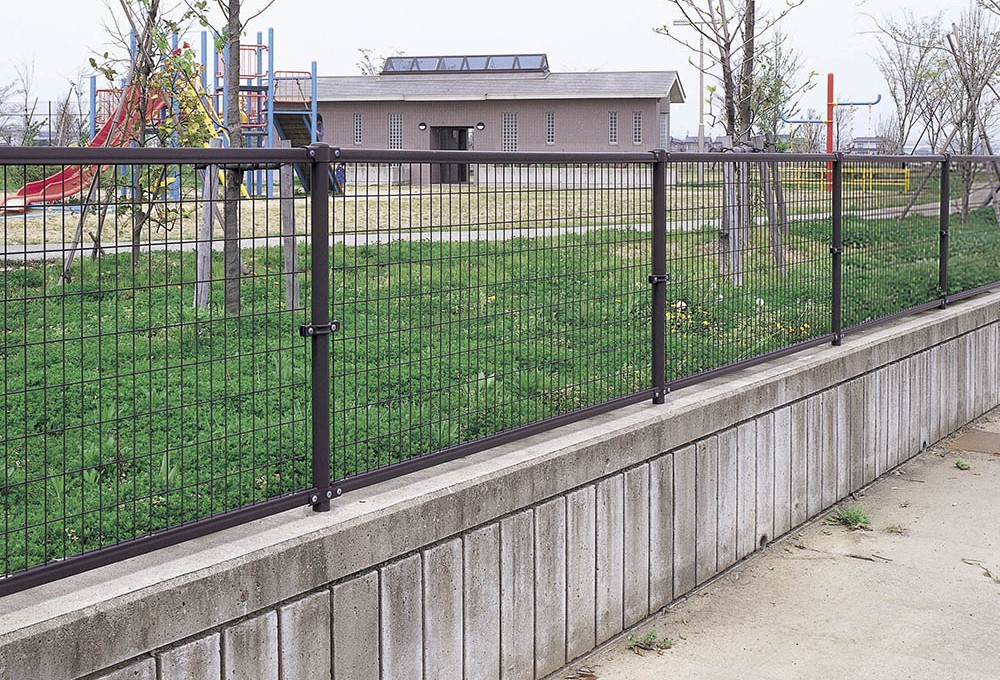

●スマートで開放的なECシリーズは、スポーツ施設・公園に最適
●EC-120型には絵柄パンチパネルも取付可能(デザインフェンスを参照)
●門扉はECGシリーズを参照

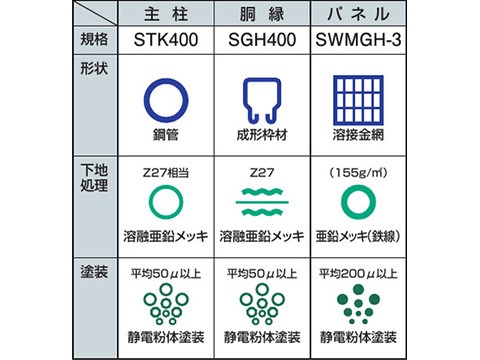

仕様
●カラー ：標準色19色
●メッシュ：縦φ4.5×50
横φ5.0×125
●主柱間隔：2.0m

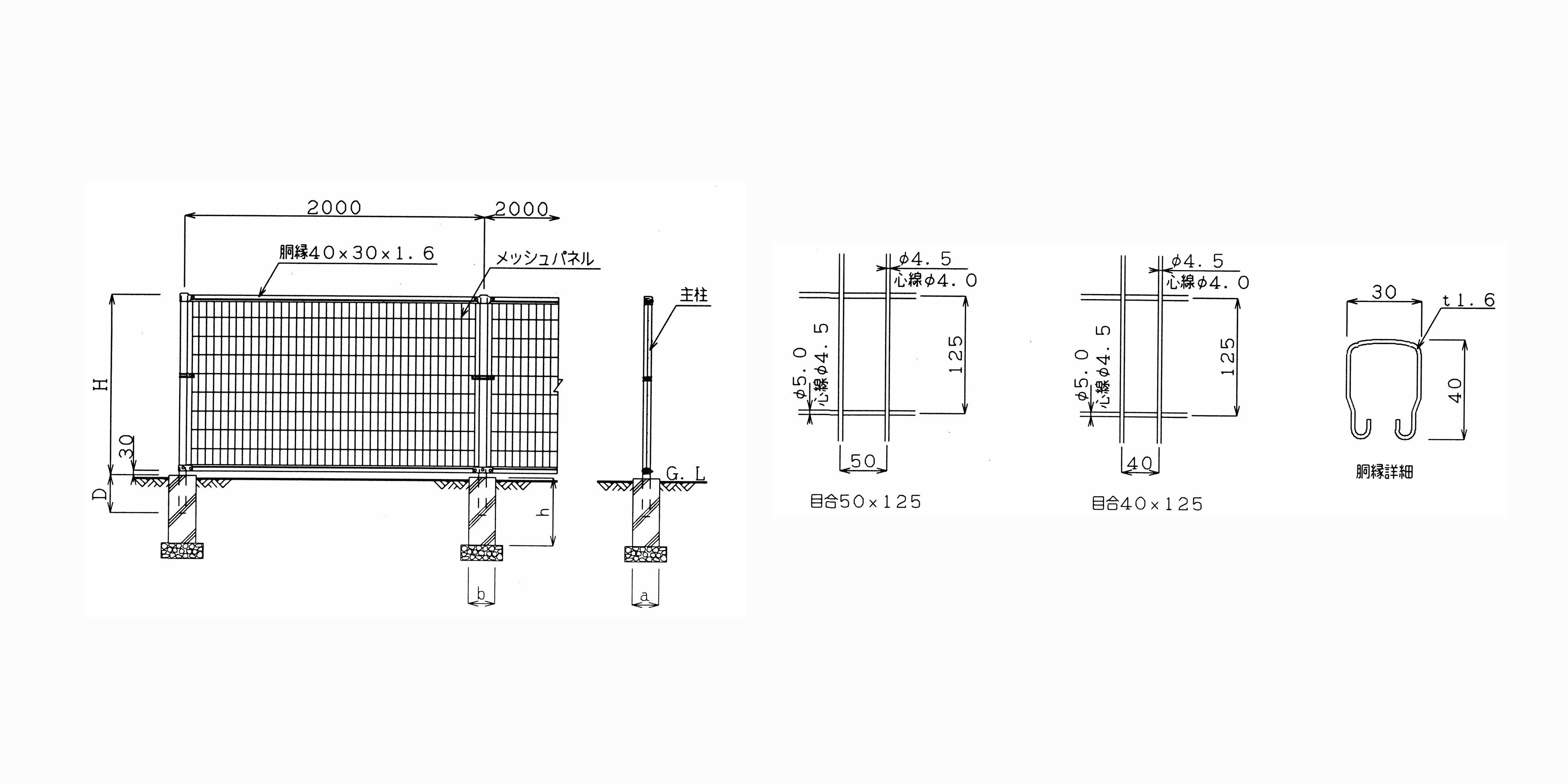

姿図
寸法表
| 型式 | 高さ（H） | 門柱 | 基礎寸法（a×b×h） | パネル段数 | |||
|---|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | 目合50×125 | |||||
| EC | 100 | 1000 | φ48.6×2.3L＝1250 | 250 | 180×180×450 | 1段 | |
| 120 | 1200 | φ48.6×2.3L＝1450 | 250 | 180×180×450 | 1段 | ||
| 150 | 1500 | φ48.6×2.3L＝1800 | 300 | 180×180×450 | 1段（タテバンド） | ||
| 180 | 1800 | φ60.5×2.3L＝2100 | 300 | 200×200×450 | 1段（ヨコバンド） | ||
| 200 | 2000 | φ60.5×2.3L＝2300 | 300 | 250×250×450 | 1段（ヨコバンド） | ||
| 300 | 3000 | φ60.5×3.2L＝3400 | 400 | 300×300×700 | 2段（タテバンド） | ||
