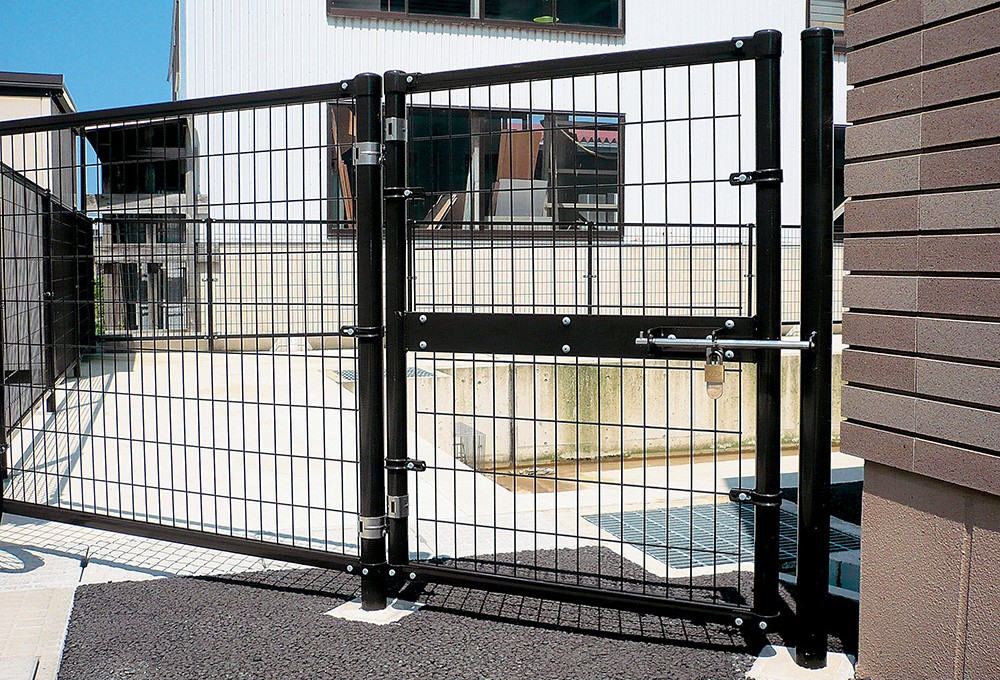

ECG-S・W型 フォンテーヌ・エクセラン門扉
特長
●フォーミング胴緑を使用した堅固で耐久性のある構造
●パネル部は全て工場組立出荷
●門柱はフェンス主柱と兼用が標準
●カンヌキ本体およびオトシはステンレスが標準

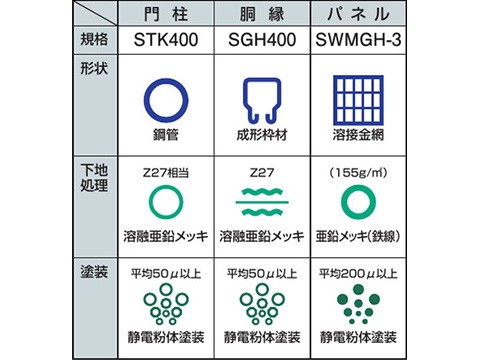

仕様
●カラー ：標準色19色
●メッシュ：縦φ4.5×50
横φ5.0×125
●門柱間隔：1.0m片開き
2.0m両開き

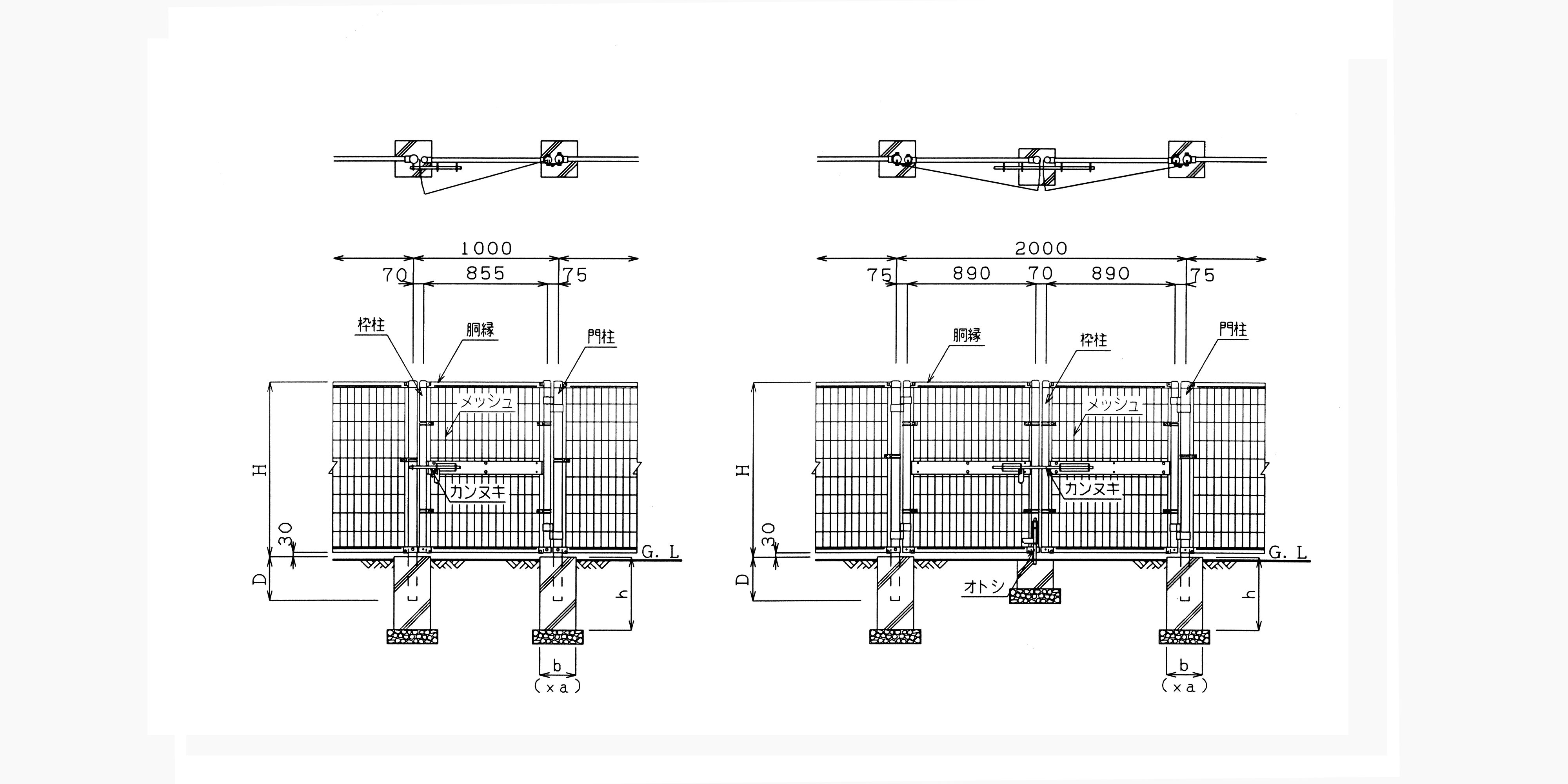

姿図
寸法表
| 型式 | 高さ（H） | 門柱 | 基礎寸法（a×b×h） | ||
|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | 目合50×125 | |||
| ECGS ECGW |
100 |
1000 | φ60.5×2.3L＝1300 | 300 | 250×250×500 |
| 120 | 1200 | φ60.5×2.3L＝1500 | 300 | 250×250×500 |
|
| 150 | 1500 | φ60.5×2.3L＝1850 | 350 | 300×300×600 |
|
| 180 | 1800 | φ60.5×2.3L＝2150 | 350 | 300×300×600 |
|
| 200 | 2000 | φ60.5×2.3L＝2350 | 350 | 400×400×600 | |
