PA・PB・PC・PD型 標準タイプ
特長
●主柱・胴縁とも丸パイプで構成され、シンプルでスッキリしたデザイン

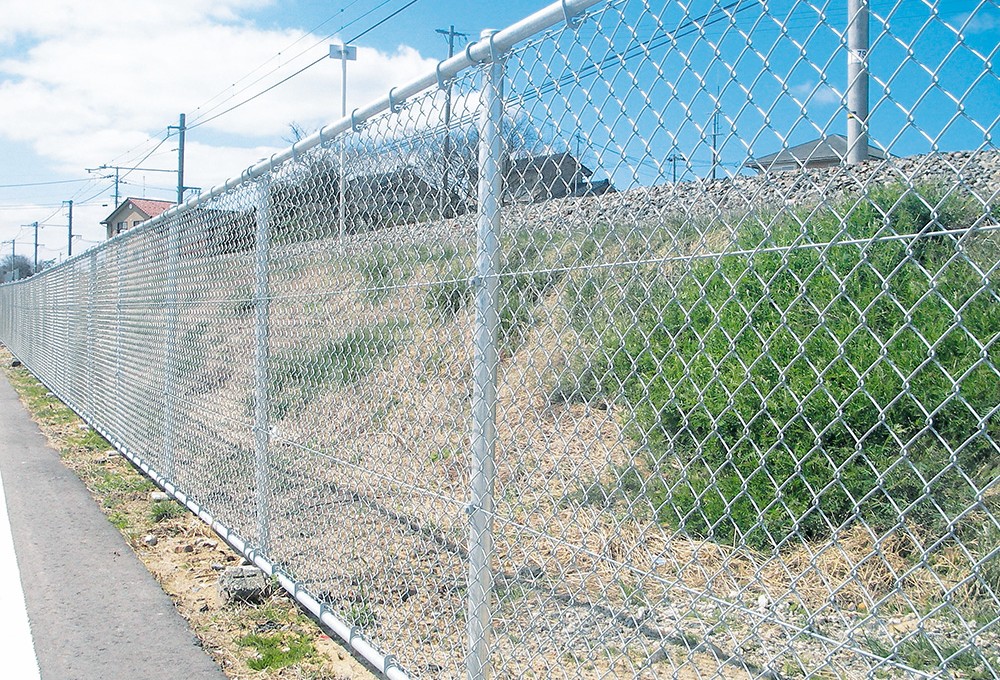

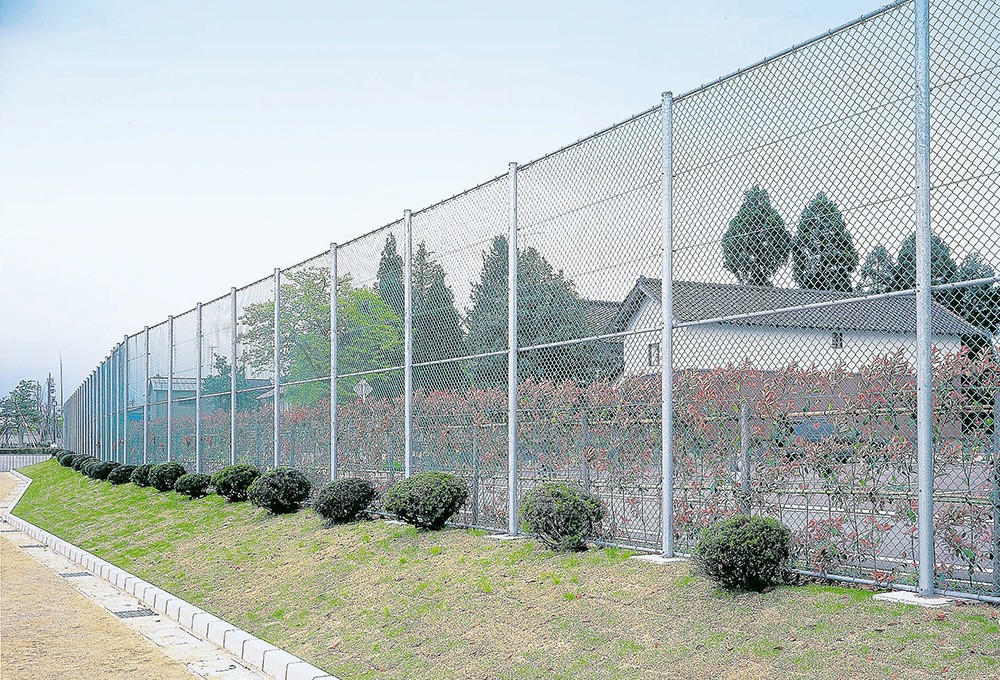

●道路・鉄道・空港・工場等の立入防止・境界柵に最適
●門扉はAVGシリーズを参照

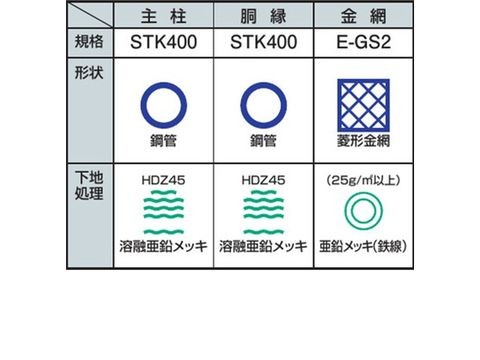

仕様
●表面処理：高耐食性溶融亜鉛メッキ
：溶融亜鉛メッキ
●金網 ：ポリエチレン被覆（E-GS2）
φ3.2×50mm
●主柱間隔：PA-PC2.0m
PD2.7m

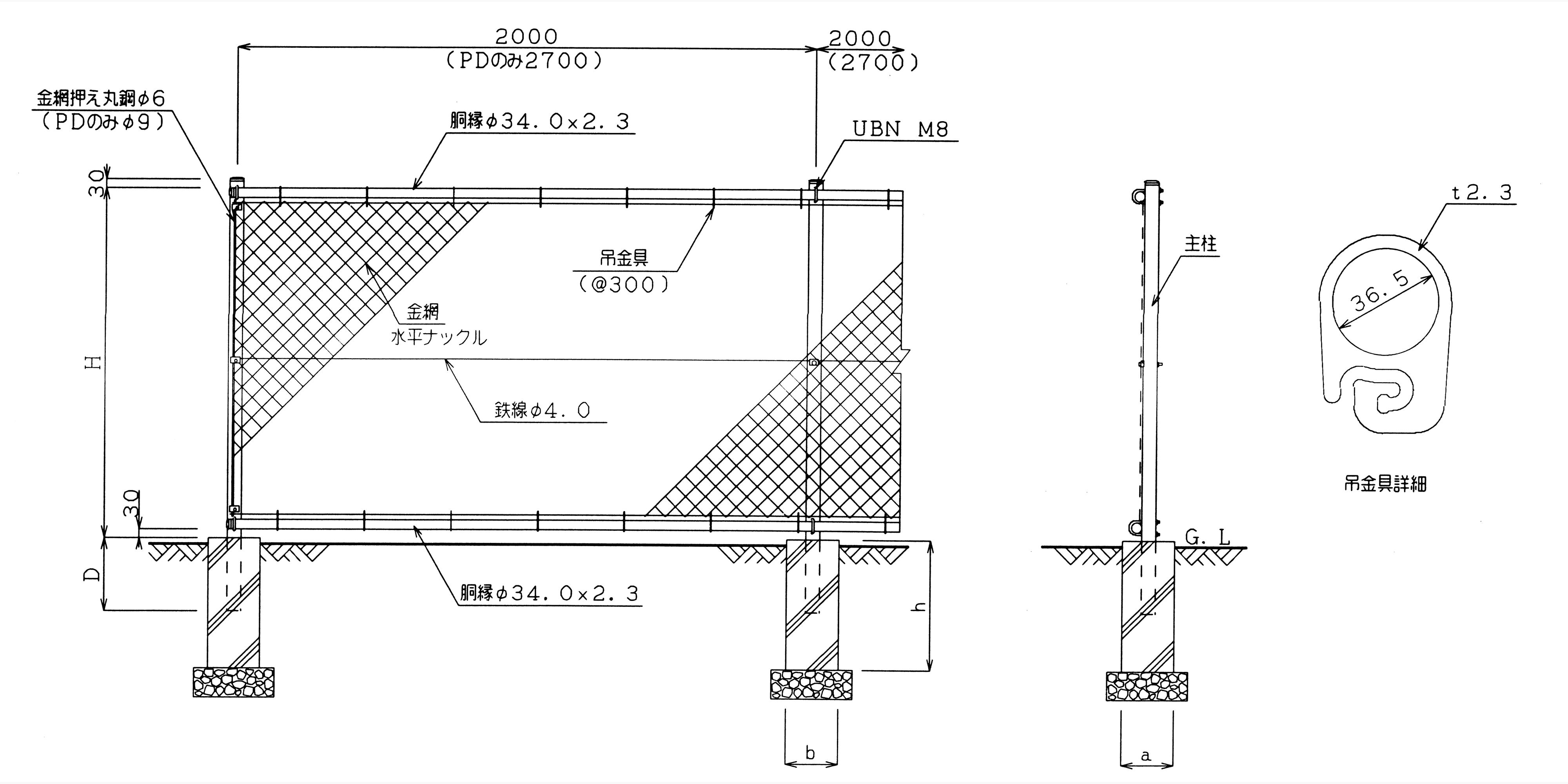

姿図
寸法表
| 型式 | 高さ（H） | 門柱 | 基礎寸法（a×b×h） | 鉄線段数 （張線） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | 網目φ3.2×50 | ||||
| PA | 90 | 900 | φ48.6×2.3L＝1180 | 250 | 180×180×450 | 1段 |
| 100 | 1000 | φ48.6×2.3L＝1280 | 250 | 180×180×450 | 1段 | |
| 120 | 1200 | φ48.6×2.3L＝1480 | 250 | 180×180×450 | 1段 | |
| PB | 150 | 1500 | φ48.6×2.3L＝1830 | 300 | 180×180×450 | 2段 |
| 180 | 1800 | φ60.5×2.3L＝2130 | 300 | 200×200×450 | 2段 | |
| 200 | 2000 | φ60.5×2.3L＝2330 | 300 | 250×250×450 | 2段 | |
| PC | 240 | 2400 | φ60.5×2.3L＝2780 | 350 | 300×300×500 | 3段 |
| 300 | 3000 | φ60.5×3.2L＝3430 | 400 | 300×300×600 | 1段 | |
| PD | 350 | 3500 | φ76.3×4.2L＝3930 | 400 | 500×500×600 | 4段（中間胴線） |
| 400 | 4000 | φ89.1×3.2L＝4530 | 500 | 500×500×900 | 4段（中間胴線） | |
