GP型 ガードパイプ
特長
●防護柵設置要綱に準拠した、横断防止柵(H80cm)及び転落防止柵(H110cm)です
●ビーム間に絵柄パンチパネルも取付可能(デザインフェンスを参照)
仕様
●カラー：景観ガイドライン対応色
●主柱間隔：3.0m
●GP-（ビーム段数）（ビームタイプ）（高さ）
ビーム段数ー2:2段 3:3段 4:4段
ビームタイプーF:フロント C:センター
高さー08:80cm 11:110cm

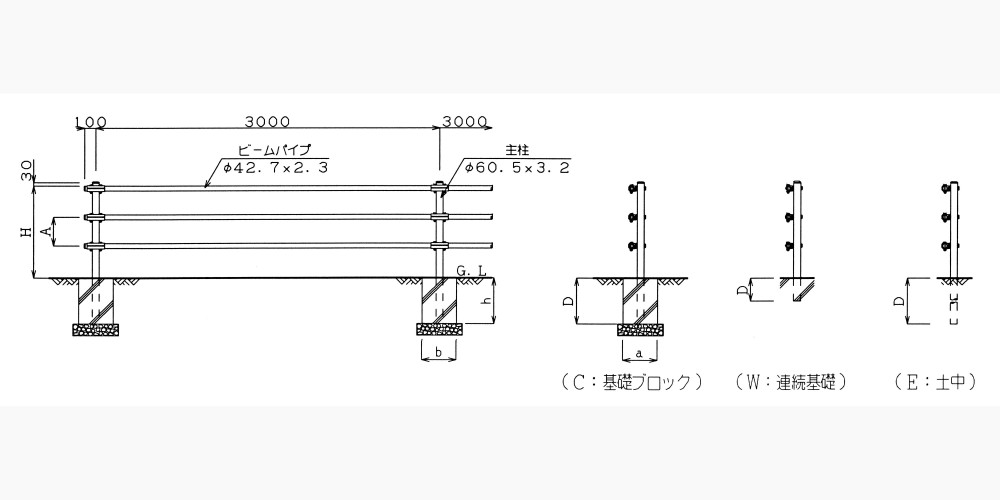

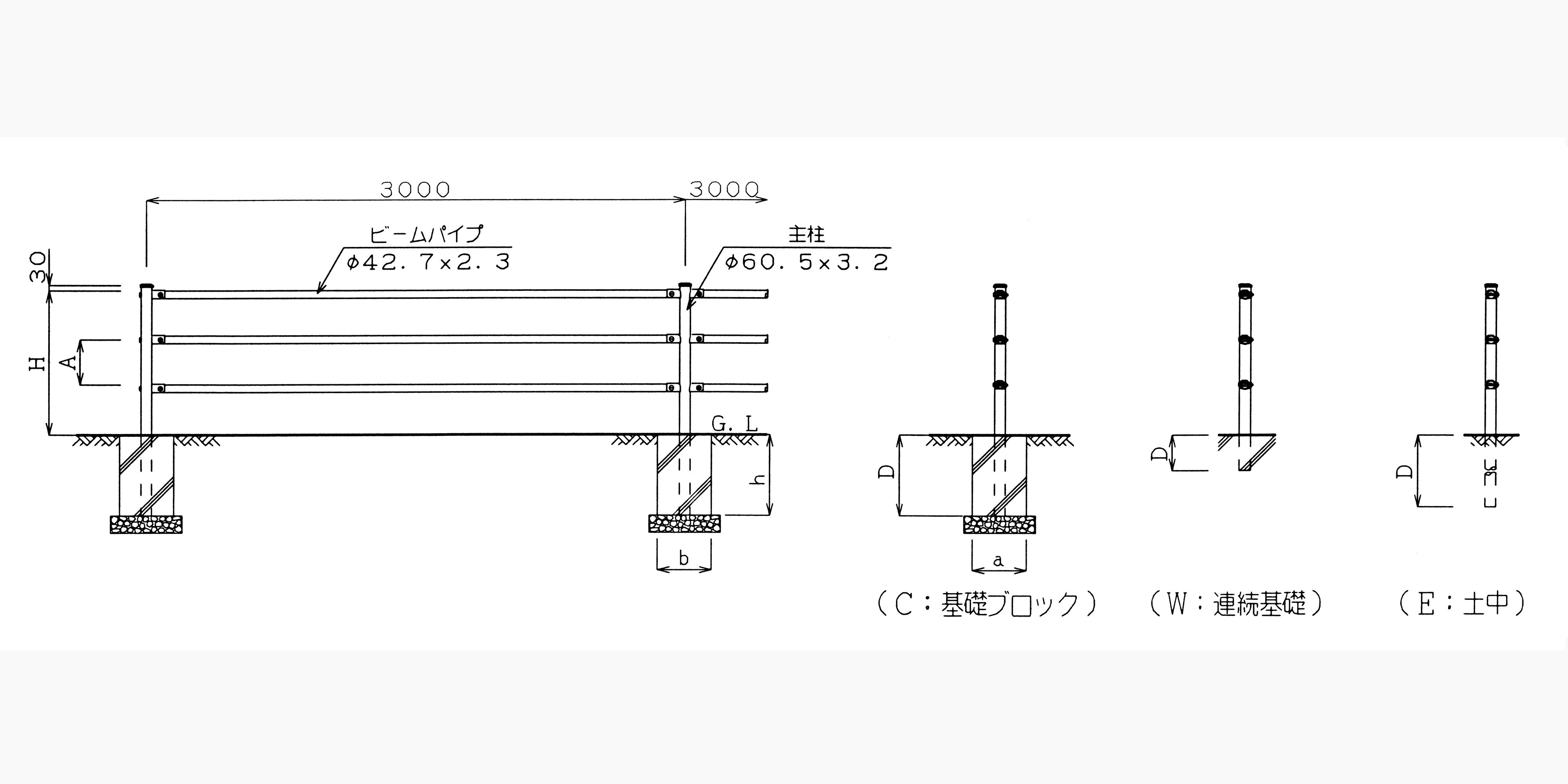

姿図
寸法表
| 型式 | 高さ （H） |
主柱 | ビーム間隔 （A） |
基礎寸法 （a×b×h） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | |||||
| GP-2F08 GP-2C08 |
C | 800 | φ60.5×3.2L＝1230 | 400 | 350 | 300×300×400 |
| W | 800 | φ60.5×3.2L＝1030 | 200 | 350 | 連続基礎 | |
| E | 800 | φ60.5×3.2L＝1830 | 1000 | 350 | 土中 | |
| 型式 | 高さ （H） |
主柱 | ビーム間隔 （A） |
基礎寸法 （a×b×h） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | |||||
| GP-3F08 GP-3C08 |
C | 800 | φ60.5×3.2L＝1230 | 400 | 250 | 300×300×400 |
| W | 800 | φ60.5×3.2L＝1030 | 200 | 250 | 連続基礎 | |
| E | 800 | φ60.5×3.2L＝1830 | 1000 | 250 | 土中 | |
| 型式 | 高さ （H） |
主柱 | ビーム間隔 （A） |
基礎寸法 （a×b×h） |
||
|---|---|---|---|---|---|---|
| 形状寸法 | 埋込（D） | |||||
| GP-4F11 GP-4C11 |
C | 1100 | φ60.5×3.2L＝1580 | 450 | 270 | 300×300×450 |
| W | 1100 | φ60.5×3.2L＝1300 | 200 | 270 | 連続基礎 | |
| E | 1100 | φ60.5×3.2L＝2330 | 1200 | 270 | 土中 | |
