HJ・HA型 大型引戸門扉
特長
●開口部路面には、レールが無いので、車両等の進入を妨げません
●降雪、凍結地にも最適
●特にノンレールノンキャスタータイプ(HA型)は開閉が軽く、スムーズ

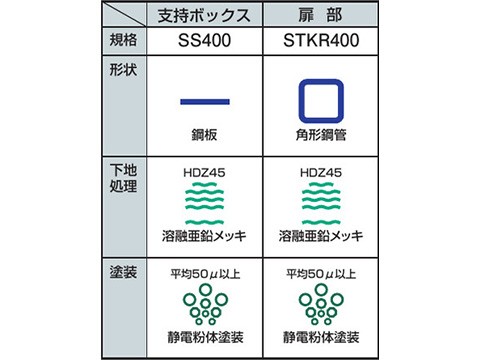

●溶融亜鉛メッキの上にウレタン塗装をほどこし、美観と防錆性を確保
仕様
●カラー：標準色19色
●開口巾：W4.0、5.0、6.0m 片開き

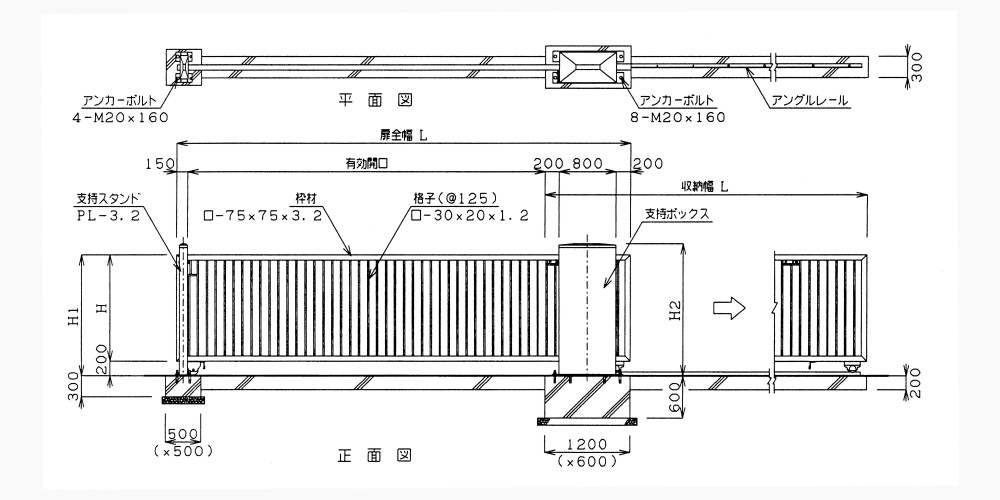

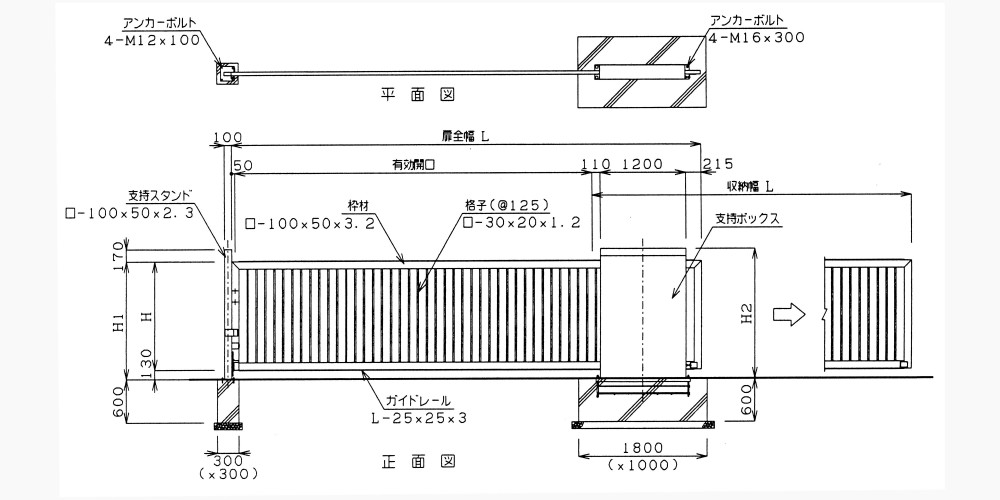

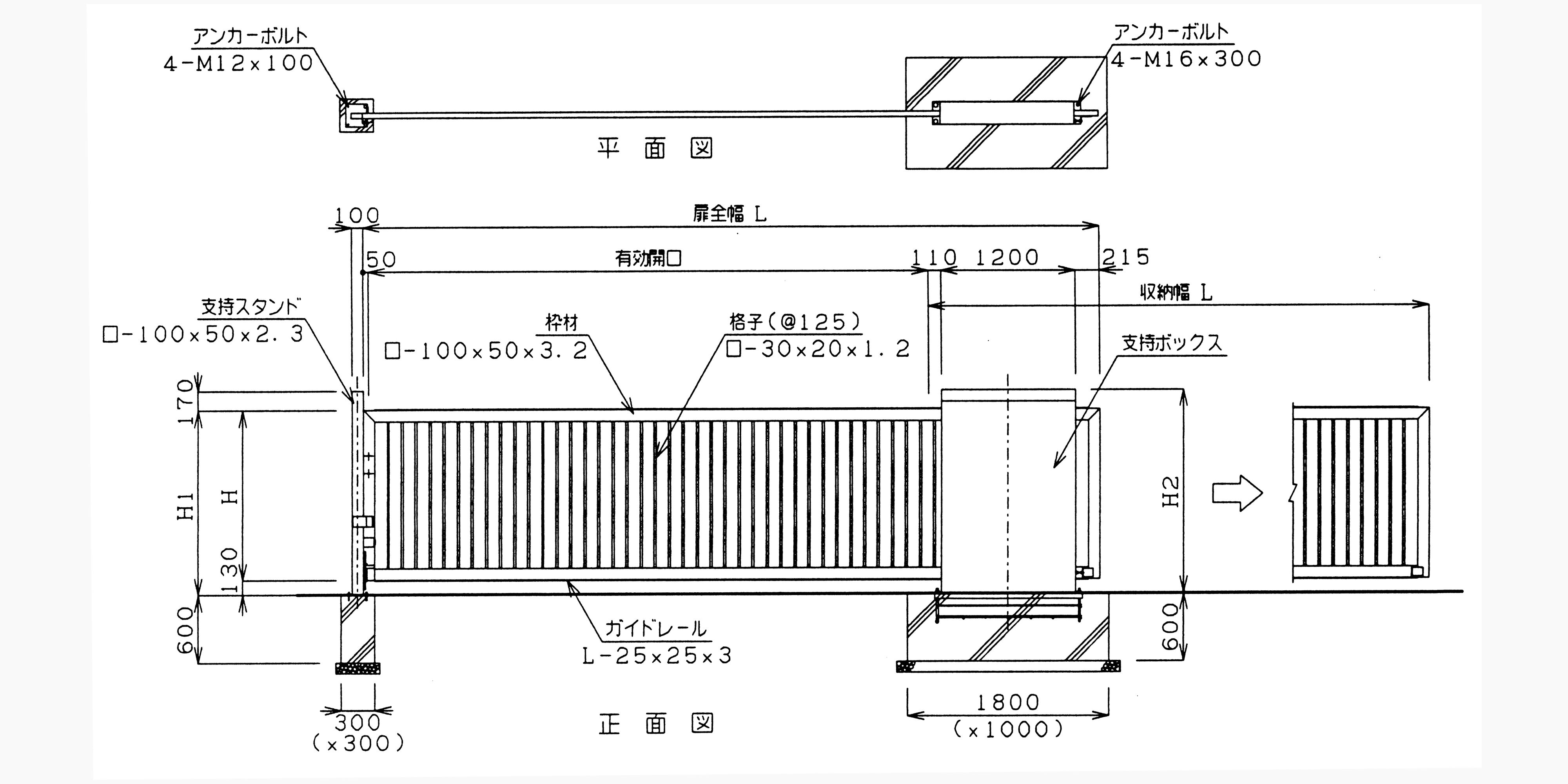

姿図
寸法表
| 型式 | 高さ（H） | 高さ（H1） | ボックス高さ（H2） | 有効開口 | 扉全幅・収納幅（L） |
|---|---|---|---|---|---|
| HJ40-10 | 1000 | 1200 | 1350 | 4000 | 5350 |
| HJ40-13 | 1300 | 1500 | 1650 | 4000 | 5350 |
| HJ40-15 | 1500 | 1700 | 1850 | 4000 | 5350 |
| HJ50-10 | 1000 | 1200 | 1350 | 5000 | 6350 |
| HJ50-13 | 1300 | 1500 | 1650 | 5000 | 6350 |
| HJ50-15 | 1500 | 1700 | 1850 | 5000 | 6350 |
| HJ60-10 | 1000 | 1200 | 1350 | 6000 | 7350 |
| HJ60-13 | 1300 | 1500 | 1650 | 6000 | 7350 |
| HJ60-15 | 1500 | 1700 | 1850 | 6000 | 7350 |
| 型式 | 高さ（H） | 高さ（H1） | ボックス高さ（H2） | 有効開口 | 扉全幅・収納幅（L） |
|---|---|---|---|---|---|
| HA40-10 | 1000 | 1130 | 1300 | 4000 | 5575 |
| HA40-13 | 1300 | 1430 | 1600 | 4000 | 5575 |
| HA40-15 | 1500 | 1630 | 1800 | 4000 | 5575 |
| HA50-10 | 1000 | 1130 | 1300 | 5000 | 6575 |
| HA50-13 | 1300 | 1430 | 1600 | 5000 | 6575 |
| HA50-15 | 1500 | 1630 | 1800 | 5000 | 6575 |
| HA60-10 | 1000 | 1130 | 1300 | 6000 | 7575 |
| HA60-13 | 1300 | 1430 | 1600 | 6000 | 7575 |
| HA60-15 | 1500 | 1630 | 1800 | 6000 | 7575 |
